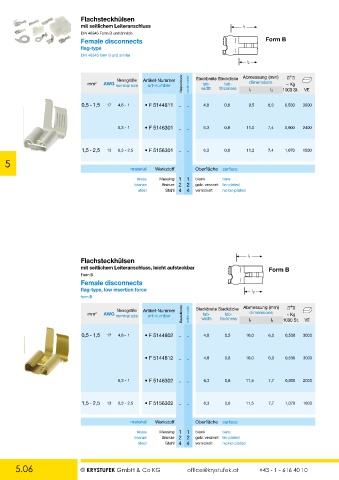

Page 82 - Krystufek_Gesamt-Katalog

Flachsteckhülsen
mit seitlichem Leiteranschluss l 1
DIN 46346 Form B und ähnlich
Female disconnects Form B
flag-type
DIN 46346 form B and similar
l 2

Nenngröße Artikel-Nummer Steckbreite Steckdicke Abmessung (mm)
tab-
mm 2 AWG nominal size art-number Bestellcode order code width thickness l1 dimensions l2 1000 St. VE
tab-
~ Kg
0,5 - 1,5 17 4,8 - 1 • F 5144811 .. .. 4,8 0,8 9,5 6,3 0,530 3000

6,3 - 1 • F 5146301 .. .. 6,3 0,8 11,0 7,4 0,900 2400

1,5 - 2,5 13 6,3 - 2,5 • F 5156301 .. .. 6,3 0,8 11,2 7,4 1,070 1500
5
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 4 vernickelt nickel-plated

l 1
Flachsteckhülsen
mit seitlichem Leiteranschluss, leicht aufsteckbar Form B
Form B
Female disconnects
flag-type, low insertion force l 2
form B

Nenngröße Artikel-Nummer Steckbreite Steckdicke Abmessung (mm)
tab-
tab-
mm 2 AWG nominal size art-number Bestellcode order code width thickness l1 dimensions l2 1000 St. VE
~ Kg
0,5 - 1,5 17 4,8 - 1 • F 5144802 .. .. 4,8 0,5 10,0 6,0 0,530 3000

• F 5144812 .. .. 4,8 0,8 10,0 6,0 0,530 3000

6,3 - 1 • F 5146302 .. .. 6,3 0,8 11,5 7,7 0,900 2000

1,5 - 2,5 13 6,3 - 2,5 • F 5156302 .. .. 6,3 0,8 11,5 7,7 1,070 1800

material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 4 vernickelt nickel-plated

5.06 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
