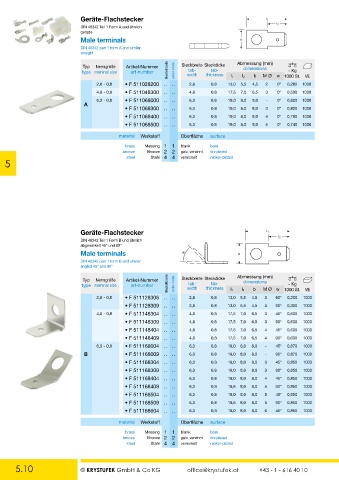

Geräte-Flachstecker l 1
l 2
DIN 46342 Teil 1 Form A und ähnlich
gerade
Male terminals b
DIN 46342 part 1 form A and similar
straight

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 b M Ø w 1000 St. VE
2,8 - 0,8 • F 511028200 .. .. 2,8 0,8 13,0 5,5 4,5 2 0° 0,280 1000
4,8 - 0,8 • F 511048300 .. .. 4,8 0,8 17,5 7,0 6,5 3 0° 0,590 1000
6,3 - 0,8 • F 511068000 .. .. 6,3 0,8 19,0 8,0 8,0 - 0° 0,820 1000
A
• F 511068300 .. .. 6,3 0,8 19,0 8,0 8,0 3 0° 0,820 1000
• F 511068400 .. .. 6,3 0,8 19,0 8,0 8,0 4 0° 0,780 1000
• F 511068500 .. .. 6,3 0,8 19,0 8,0 8,0 5 0° 0,740 1000
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
Stahl 4
4
5 steel vernickelt nickel-plated

Geräte-Flachstecker l 1
l 1
l 2 l 2
DIN 46342 Teil 1 Form B und ähnlich
abgewinkelt 45° und 90°
Male terminals b
b
DIN 46342 part 1 form B and similar
angled 45° and 90°

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 b M Ø w 1000 St. VE
2,8 - 0,8 • F 511128306 .. .. 2,8 0,8 13,0 5,5 4,5 3 60° 0,300 1000
• F 511128309 .. .. 2,8 0,8 13,0 5,5 4,5 3 90° 0,300 1000
4,8 - 0,8 • F 511148304 .. .. 4,8 0,8 17,5 7,0 6,5 3 45° 0,600 1000
• F 511148309 .. .. 4,8 0,8 17,5 7,0 6,5 3 90° 0,600 1000
• F 511148404 .. .. 4,8 0,8 17,5 7,0 6,5 4 45° 0,600 1000
• F 511148409 .. .. 4,8 0,8 17,5 7,0 6,5 4 90° 0,600 1000
6,3 - 0,8 • F 511168004 .. .. 6,3 0,8 19,0 8,0 8,0 - 45° 0,870 1000
B • F 511168009 .. .. 6,3 0,8 19,0 8,0 8,0 - 90° 0,870 1000
• F 511168304 .. .. 6,3 0,8 19,0 8,0 8,0 3 45° 0,850 1000
• F 511168309 .. .. 6,3 0,8 19,0 8,0 8,0 3 90° 0,850 1000
• F 511168404 .. .. 6,3 0,8 19,0 8,0 8,0 4 45° 0,850 1000
• F 511168409 .. .. 6,3 0,8 19,6 8,0 8,0 4 90° 0,850 1000
• F 511168504 .. .. 6,3 0,8 19,0 8,0 8,0 5 45° 0,850 1000
• F 511168509 .. .. 6,3 0,8 19,6 8,0 8,0 5 90° 0,850 1000
• F 511168604 .. .. 6,3 0,8 19,0 8,0 8,0 6 45° 0,850 1000

material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 4 vernickelt nickel-plated

5.10 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
