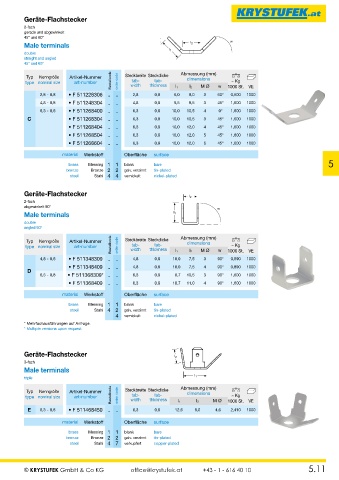

Geräte-Flachstecker
2-fach
gerade und abgewinkelt
45° und 60° w
Male terminals l 2
l 1
double
straight and angled
45° and 60°

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
~ Kg
tab-
type nominal size art-number Bestellcode order code width thickness l1 l2 M Ø w 1000 St. VE
2,8 - 0,8 • F 511228306 .. .. 2,8 0,8 6,0 8,0 3 60° 0,500 1000
4,8 - 0,8 • F 511248304 .. .. 4,8 0,8 9,5 8,5 3 45° 1,600 1000
6,3 - 0,8 • F 511268400 .. .. 6,3 0,8 10,0 10,5 4 0° 1,600 1000
C • F 511268304 .. .. 6,3 0,8 10,0 10,5 3 45° 1,600 1000
• F 511268404 .. .. 6,3 0,8 10,0 12,0 4 45° 1,600 1000
• F 511268504 .. .. 6,3 0,8 10,0 12,0 5 45° 1,600 1000
• F 511268604 .. .. 6,3 0,8 10,0 12,0 6 45° 1,600 1000
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare 5
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 4 vernickelt nickel-plated

Geräte-Flachstecker l 2
2-fach
abgewinkelt 90° w
Male terminals l 1
double
angled 90°

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 M Ø w 1000 St. VE
4,8 - 0,8 • F 511348309 .. .. 4,8 0,8 10,0 7,5 3 90° 0,890 1000
• F 511348409 .. .. 4,8 0,8 10,0 7,5 4 90° 0,890 1000
D
6,3 - 0,8 • F 511368309* .. .. 6,3 0,8 9,7 10,5 3 90° 1,600 1000
• F 511368409 .. .. 6,3 0,8 10,7 11,0 4 90° 1,600 1000
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
steel Stahl 4 2 galv. verzinnt tin-plated
4 vernickelt nickel-plated
* Mehrfachausführungen auf Anfrage.
* Multiple versions upon request.

Geräte-Flachstecker l 2
3-fach
Male terminals
l 1
triple
Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 M Ø 1000 St. VE
E 6,3 - 0,8 • F 511468450 .. .. 6,3 0,8 12,6 8,0 4,6 2,410 1000
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 7 verkupfert copper-plated
