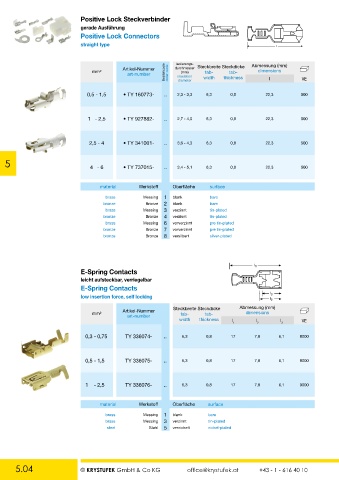

Positive Lock Steckverbinder
gerade Ausführung
Positive Lock Connectors
straight type l

Isolierungs-
Artikel-Nummer durchmesser Steckbreite Steckdicke Abmessung (mm)
mm² Bestellcode (mm) tab- tab- dimensions
art-number order code insulation width thickness l VE
diameter
0,5 - 1,5 • TY 160773- .. 2,3 - 3,3 6,3 0,8 22,3 500

1 - 2,5 • TY 927882- .. 2,7 - 4,0 6,3 0,8 22,3 500

2,5 - 4 • TY 341001- .. 3,6 - 4,3 6,3 0,8 22,3 500

5 4 - 6 • TY 737015- .. 3,4 - 5,1 6,3 0,8 22,3 500

material Werkstoff Oberfläche surface

brass Messing 1 blank bare
bronze Bronze 2 blank bare
brass Messing 3 verzinnt tin-plated
bronze Bronze 4 verzinnt tin-plated
brass Messing 6 vorverzinnt pre tin-plated
bronze Bronze 7 vorverzinnt pre tin-plated
bronze Bronze 8 versilbert silver-plated

l 1
E-Spring Contacts
leicht aufsteckbar, verriegelbar
E-Spring Contacts
l 3
low insertion force, self locking l 2

Artikel-Nummer Steckbreite Steckdicke Abmessung (mm)
mm² tab- tab- dimensions
art-number
width thickness l 1 l 2 l 3 VE
0,3 - 0,75 TY 336074- .. 6,3 0,8 17 7,8 6,1 8000

0,5 - 1,5 TY 336075- .. 6,3 0,8 17 7,8 6,1 8000

1 - 2,5 TY 336076- .. 6,3 0,8 17 7,8 6,1 9000

material Werkstoff Oberfläche surface
brass Messing 1 blank bare
brass Messing 3 verzinnt tin-plated
steel Stahl 5 vernickelt nickel-plated
