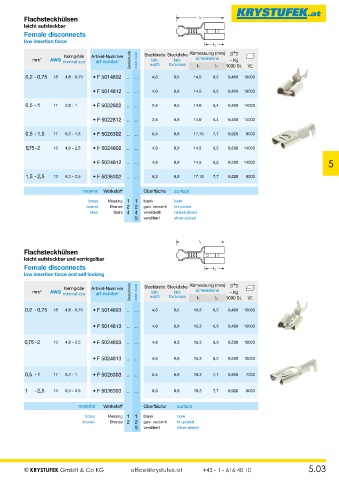

Flachsteckhülsen l 1
leicht aufsteckbar
Female disconnects
low insertion force
l 2

Nenngröße Artikel-Nummer Steckbreite Steck dicke Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code width thickness dimensions 1000 St. VE
tab-
tab-
~ Kg
l1
l2
0,2 - 0,75 18 4,8 - 0,75 • F 5014802 .. .. 4,8 0,5 14,5 6,2 0,450 18000
• F 5014812 .. .. 4,8 0,8 14,5 6,2 0,450 18000
0,5 - 1 17 2,8 - 1 • F 5022802 .. .. 2,8 0,5 14,0 6,4 0,400 14000

• F 5022812 .. .. 2,8 0,8 14,0 6,4 0,400 14000

0,5 - 1,5 17 6,3 - 1,5 • F 5026302 .. .. 6,3 0,8 17,15 7,7 0,920 8000

0,75-2 13 4,8 - 2,5 • F 5024802 .. .. 4,8 0,5 14,5 6,2 0,500 14000
5
• F 5024812 .. ..
4,8
14000
6,2
14,5
0,8
0,500
1,5 - 2,5 13 6,3 - 2,5 • F 5036302 .. .. 6,3 0,8 17,15 7,7 0,820 6000
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
steel Stahl 4 4 vernickelt nickel-plated
5 versilbert silver-plated

l 1
Flachsteckhülsen
leicht aufsteckbar und verriegelbar
Female disconnects l 2
low insertion force and self locking

Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
tab-
mm 2 AWG nominal size art-number Bestellcode order code width thickness dimensions 1000 St. VE
tab-
~ Kg
l1
l2
0,2 -0,75 18 4,8 - 0,75 • F 5014803 .. .. 4,8 0,5 16,3 6,3 0,450 10000
• F 5014813 .. .. 4,8 0,8 16,3 6,3 0,450 10000

0,75 -2 13 4,8 - 2,5 • F 5024803 .. .. 4,8 0,5 16,3 6,3 0,500 10000

• F 5024813 .. .. 4,8 0,8 16,3 6,3 0,500 10000

0,5 -1 17 6,3 - 1 • F 5026303 .. .. 6,3 0,8 19,3 7,7 0,820 7000

1 -2,5 13 6,3 - 2,5 • F 5036303 .. .. 6,3 0,8 19,3 7,7 0,920 6000

material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
5 versilbert silver-plated

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 5.03
