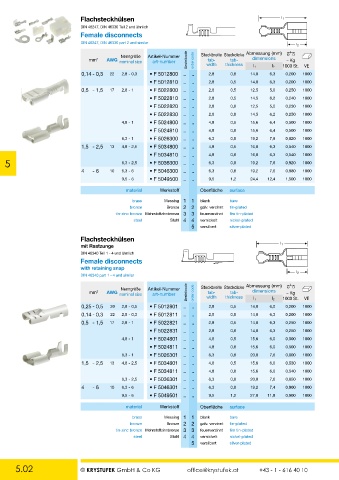

Page 78 - Krystufek_Gesamt-Katalog

Flachsteckhülsen l 1
DIN 46247, DIN 46330 Teil 2 und ähnlich
Female disconnects
DIN 46247, DIN 46330 part 2 and similar l 2

Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
tab-
tab-
mm 2 AWG nominal size art-number Bestellcode order code width thickness dimensions 1000 St. VE
~ Kg
l2
l1
0,14 - 0,3 22 2,8 - 0,3 • F 5012800 .. .. 2,8 0,8 14,0 6,3 0,200 1000
• F 5012810 .. .. 2,8 0,5 14,0 6,3 0,200 1000
0,5 - 1,5 17 2,8 - 1 • F 5022800 .. .. 2,8 0,5 12,5 5,0 0,250 1000
• F 5022810 .. .. 2,8 0,5 14,5 6,2 0,240 1000
• F 5022820 .. .. 2,8 0,8 12,5 5,0 0,230 1000
• F 5022830 .. .. 2,8 0,8 14,5 6,2 0,250 1000
4,8 - 1 • F 5024800 .. .. 4,8 0,5 15,6 6,4 0,500 1000
• F 5024810 .. .. 4,8 0,8 15,6 6,4 0,500 1000
6,3 - 1 • F 5026300 .. .. 6,3 0,8 19,2 7,6 0,820 1000
1,5 - 2,5 13 4,8 - 2,5 • F 5034800 .. .. 4,8 0,5 16,0 6,3 0,540 1000
• F 5034810 .. .. 4,8 0,8 16,0 6,3 0,540 1000
5 6,3 - 2,5 • F 5036300 .. .. 6,3 0,8 19,2 7,6 0,920 1000

4 - 6 10 6,3 - 6 • F 5046300 .. .. 6,3 0,8 19,2 7,6 0,980 1000
9,5 - 6 • F 5049500 .. .. 9,5 1,2 24,4 12,4 1,500 1000
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
tin-zinc bronze Mehrstoffzinnbronze 3 3 feuerverzinnt fire tin-plated
steel Stahl 4 4 vernickelt nickel-plated
5 versilbert silver-plated

Flachsteckhülsen
mit Rastzunge l 1
DIN 46340 Teil 1 - 4 und ähnlich
Female disconnects
with retaining snap
l 2
DIN 46340 part 1 - 4 and similar

Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code width thickness dimensions 1000 St. VE
tab-
tab-
~ Kg
l2
l1
0,25 - 0,5 20 2,8 - 0,5 • F 5012801 .. .. 2,8 0,5 14,0 6,0 0,200 1000
0,14 - 0,3 22 2,8 - 0,3 • F 5012811 .. .. 2,8 0,8 14,0 6,3 0,200 1000
0,5 - 1,5 17 2,8 - 1 • F 5022821 .. .. 2,8 0,5 14,0 6,3 0,250 1000
• F 5022831 .. .. 2,8 0,8 14,0 6,3 0,250 1000
4,8 - 1 • F 5024801 .. .. 4,8 0,5 15,6 6,0 0,500 1000
• F 5024811 .. .. 4,8 0,8 15,6 6,0 0,500 1000
6,3 - 1 • F 5026301 .. .. 6,3 0,8 20,0 7,6 0,800 1000
1,5 - 2,5 13 4,8 - 2,5 • F 5034801 .. .. 4,8 0,5 15,6 6,0 0,530 1000
• F 5034811 .. .. 4,8 0,8 15,6 6,0 0,540 1000
6,3 - 2,5 • F 5036301 .. .. 6,3 0,8 20,0 7,6 0,850 1000
4 - 6 10 6,3 - 6 • F 5046301 .. .. 6,3 0,8 19,2 7,4 0,900 1000
9,5 - 6 • F 5049501 .. .. 9,5 1,2 27,0 11,8 0,900 1000
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
tin-zinc bronze Mehrstoffzinnbronze 3 3 feuerverzinnt fire tin-plated
steel Stahl 4 4 vernickelt nickel-plated
5 versilbert silver-plated
