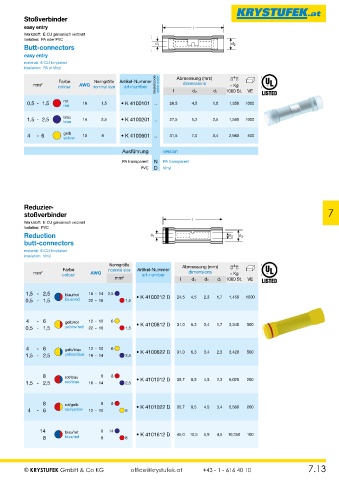

Page 109 - Krystufek_Gesamt-Katalog

Stoßverbinder
easy entry l
Werkstoff: E-CU galvanisch verzinnt
Isolation: PA oder PVC d 1 d 2
Butt-connectors
easy entry
material: E-CU tin-plated
insulation: PA or Vinyl

Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code l dimensions d1 1000 St. VE
~ Kg
d2
0,5 - 1,5 rot 16 1,5 • K 4100101 .. 26,5 4,5 1,8 1,350 1000
red

1,5 - 2,5 blau 14 2,5 • K 4100201 .. 27,5 5,2 2,5 1,580 1000
blue
4 - 6 gelb 10 6 • K 4100601 .. 31,5 7,0 3,4 2,980 500
yellow
Ausführung version

PA transparent N PA transparent
PVC D Vinyl

Reduzier-
stoßverbinder 7
l
Werkstoff: E-CU galvanisch verzinnt
Isolation: PVC
Reduction d 1 d 2 d 3
butt-connectors
material: E-CU tin-plated
insulation: Vinyl
Nenngröße Abmessung (mm)
Farbe nominal size Artikel-Nummer
mm 2 colour AWG art-number dimensions ~ Kg
mm 2 l d3 d2 d1 1000 St. VE

1,5 - 2,5 blau/rot 16 - 14 2,5 • K 4100212 D
0,5 - 1,5 blue/red 22 - 16 1,5 24,5 4,5 2,3 1,7 1,450 1000

4 - 6 gelb/rot 12 - 10 6
0,5 - 1,5 yellow/red 22 - 16 1,5 • K 4100612 D 31,0 6,3 3,4 1,7 3,340 500

4 - 6 gelb/blau 12 - 10 6
1,5 - 2,5 yellow/blue 16 - 14 2,5 • K 4100622 D 31,0 6,3 3,4 2,3 3,420 500

8 rot/blau 8 8
1,5 - 2,5 red/blue 16 - 14 2,5 • K 4101012 D 35,7 8,5 4,5 2,3 6,020 200

8 rot/gelb 8 8
4 - 6 red/yellow 12 - 10 6 • K 4101022 D 35,7 8,5 4,5 3,4 5,560 200

14 blau/rot 6 14 • K 4101612 D
8 blue/red 8 8 45,0 10,5 5,9 4,5 10,350 100

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 7.13
