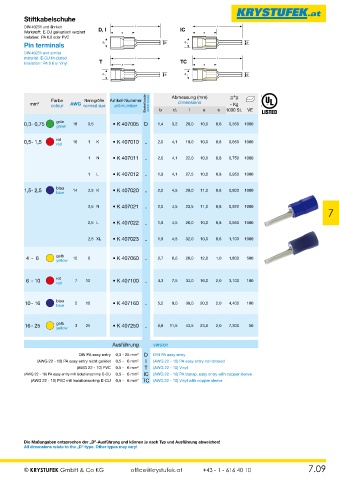

Page 105 - Krystufek_Gesamt-Katalog

Stiftkabelschuhe
DIN 46231 und ähnlich D, I l IC l
Werkstoff: E-CU galvanisch verzinnt a a
Isolation: PA 6.6 oder PVC
Pin terminals d 1 b d 1 b
DIN 46231 and similar
material: E-CU tin-plated l l
insulation: PA 6.6 or Vinyl T a TC a

d 1 b d 1 b

Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code b d1 dimensions a s 1000 St. VE
~ Kg
l
0,3- 0,75 grün 18 0,5 • K 407005 D 1,4 3,2 20,0 10,0 0,6 0,350 1000
green

0,5- 1,5 rot 16 1 K • K 407010 .. 2,0 4,1 19,0 10,0 0,8 0,650 1000
red

1 N • K 407011 .. 2,0 4,1 22,0 10,0 0,8 0,750 1000

1 L • K 407012 .. 1,9 4,1 27,5 10,0 0,8 0,950 1000

1,5- 2,5 blau 14 2,5 K • K 407020 .. 2,0 4,5 20,0 11,0 0,8 0,800 1000
blue

2,5 N • K 407021 .. 2,0 4,5 23,5 11,0 0,8 0,922 1000
7
2,5 L • K 407022 .. 1,9 4,5 26,0 10,0 0,8 0,950 1000

2,5 XL • K 407023 .. 1,9 4,5 32,0 10,0 0,8 1,100 1000

4 - 6 gelb 10 6 • K 407060 .. 2,7 6,6 26,0 12,0 1,0 1,800 500
yellow

6 - 10 rot 7 10 • K 407100 .. 4,3 7,5 33,0 16,0 2,0 3,100 100
red

10- 16 blau 5 16 • K 407160 .. 5,5 9,0 38,0 20,0 2,0 4,400 100
blue

16- 25 gelb 3 25 • K 407250 .. 6,8 11,5 43,5 23,6 2,0 7,300 50
yellow

Ausführung version
DIN PA easy entry 0,3 - 25 mm 2 D DIN PA easy entry
(AWG 22 - 10) PA easy entry nicht gelötet 0,5 - 6 mm 2 I (AWG 22 - 10) PA easy entry non brazed
(AWG 22 - 10) PVC 0,5 - 6 mm 2 T (AWG 22 - 10) Vinyl
(AWG 22 - 10) PA easy entry mit Isolationscrimp E-CU 0,5 - 6 mm 2 IC (AWG 22 - 10) PA transp. easy entry with copper sleeve
(AWG 22 - 10) PVC mit Isolationscrimp E-CU 0,5 - 6 mm 2 TC (AWG 22 - 10) Vinyl with copper sleeve

Die Maßangaben entsprechen der „D”-Ausführung und können je nach Typ und Ausführung abweichen!
All dimensions relate to the „D“-type. Other types may vary!

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 7.09
