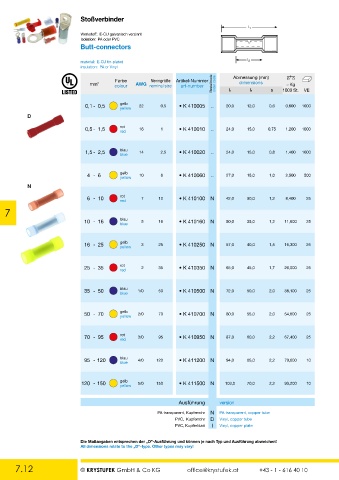

Page 108 - Krystufek_Gesamt-Katalog

Stoßverbinder
l 1
Werkstoff: E-CU galvanisch verzinnt
Isolation: PA oder PVC
Butt-connectors

l 2
material: E-CU tin-plated
insulation: PA or Vinyl

Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code l1 dimensions s 1000 St. VE
~ Kg
l2
0,1 - 0,5 gelb 22 0,5 • K 410005 .. 20,0 12,0 0,6 0,600 1000
yellow
D

0,5 - 1,5 rot 16 1 • K 410010 .. 24,0 15,0 0,75 1,200 1000
red

1,5 - 2,5 blau 14 2,5 • K 410020 .. 24,0 15,0 0,8 1,400 1000
blue

4 - 6 gelb 10 6 • K 410060 .. 27,0 15,0 1,0 2,500 500
yellow
N

6 - 10 rot 7 10 • K 410100 N 42,0 30,0 1,2 8,400 25
red
7

10 - 16 blau 5 16 • K 410160 N 50,0 35,0 1,2 11,600 25
blue

16 - 25 gelb 3 25 • K 410250 N 57,0 40,0 1,5 16,300 25
yellow

25 - 35 rot 2 35 • K 410350 N 65,0 45,0 1,7 26,000 25
red

35 - 50 blau 1/0 50 • K 410500 N 72,0 50,0 2,0 38,100 25
blue

50 - 70 gelb 2/0 70 • K 410700 N 80,0 55,0 2,0 54,600 25
yellow

70 - 95 rot 3/0 95 • K 410950 N 87,0 60,0 2,2 67,400 25
red

95 - 120 blau 4/0 120 • K 411200 N 94,0 65,0 2,2 79,600 10
blue

120 - 150 gelb 5/0 150 • K 411500 N 103,0 70,0 2,2 93,200 10
yellow

Ausführung version
PA transparent, Kupferrohr N PA transparent, copper tube
PVC, Kupferrohr D Vinyl, copper tube
PVC, Kupferblatt I Vinyl, copper plate

Die Maßangaben entsprechen der „D”-Ausführung und können je nach Typ und Ausführung abweichen!
All dimensions relate to the „D“-type. Other types may vary!

7.12 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
