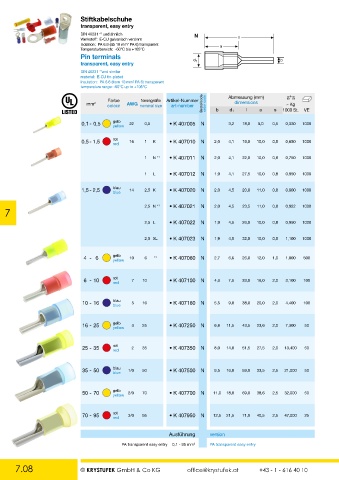

Page 104 - Krystufek_Gesamt-Katalog

Stiftkabelschuhe
transparent, easy entry
DIN 46231 * und ähnlich N
1
Werkstoff: E-CU galvanisch verzinnt l
Isolation: PA 6.6 (ab 10 mm² PA 6) transparent a
Temperaturbereich: -60°C bis +105°C
Pin terminals d 1 b
transparent, easy entry
DIN 46231 * and similar
1
material: E-CU tin-plated
insulation: PA 6.6 (from 10 mm² PA 6) transparent
temperature range: -60°C up to +105°C
Farbe Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 colour AWG nominal size art-number Bestellcode order code b d1 dimensions a s 1000 St. VE
~ Kg
l
0,1 - 0,5 gelb 22 0,5 • K 407005 N 3,2 18,0 8,0 0,5 0,330 1000
yellow

0,5 - 1,5 rot 16 1 K • K 407010 N 2,0 4,1 19,0 10,0 0,8 0,650 1000
red

1 N * 1 • K 407011 N 2,0 4,1 22,0 10,0 0,8 0,750 1000

1 L • K 407012 N 1,9 4,1 27,5 10,0 0,8 0,950 1000

1,5 - 2,5 blau 14 2,5 K • K 407020 N 2,0 4,5 20,0 11,0 0,8 0,800 1000
blue

2,5 N * 1 • K 407021 N 2,0 4,5 23,5 11,0 0,8 0,922 1000
7
2,5 L • K 407022 N 1,9 4,5 26,0 10,0 0,8 0,950 1000

2,5 XL • K 407023 N 1,9 4,5 32,0 10,0 0,8 1,100 1000

4 - 6 gelb 10 6 * 1 • K 407060 N 2,7 6,6 26,0 12,0 1,0 1,800 500
yellow

6 - 10 rot 7 10 • K 407100 N 4,3 7,5 33,0 16,0 2,0 3,100 100
red

10 - 16 blau 5 16 • K 407160 N 5,5 9,0 38,0 20,0 2,0 4,400 100
blue

16 - 25 gelb 3 25 • K 407250 N 6,8 11,5 43,5 23,6 2,0 7,300 50
yellow

25 - 35 rot 2 35 • K 407350 N 8,0 14,0 51,5 27,5 2,0 13,400 50
red

35 - 50 blau 1/0 50 • K 407500 N 9,5 16,0 59,0 33,5 2,5 21,000 50
blue

50 - 70 gelb 2/0 70 • K 407700 N 11,0 18,0 69,0 38,6 2,5 32,000 50
yellow

70 - 95 rot 3/0 95 • K 407950 N 12,5 21,5 71,0 40,5 2,5 47,000 25
red

Ausführung version

PA transparent easy entry 0,1 - 95 mm 2 PA transparent easy entry
