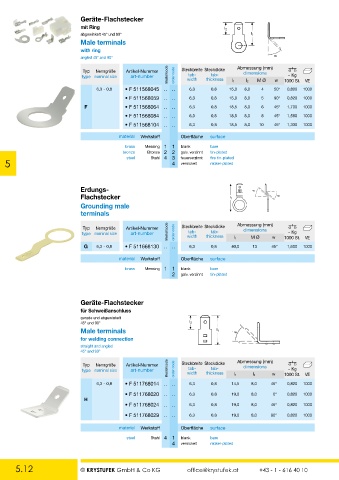

Page 88 - Krystufek_Gesamt-Katalog

Geräte-Flachstecker
mit Ring l 2
abgewinkelt 45° und 90° l 1
Male terminals
with ring
angled 45° and 90° w

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 M Ø w 1000 St. VE
6,3 - 0,8 • F 511568045 .. .. 6,3 0,8 15,0 8,0 4 50° 0,800 1000
• F 511568059 .. .. 6,3 0,8 15,0 8,0 5 90° 0,820 1000
F • F 511568064 .. .. 6,3 0,8 18,5 8,0 6 45° 1,700 1000
• F 511568084 .. .. 6,3 0,8 18,5 8,0 8 45° 1,580 1000
• F 511568104 .. .. 6,3 0,8 18,5 8,0 10 45° 1,330 1000
material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
5 steel Stahl 4 3 feuerverzinnt fire tin-plated
4
vernickelt
nickel-plated

Erdungs- w
Flachstecker l 1 w
Grounding male
terminals

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 M Ø w 1000 St. VE
G 6,3 - 0,8 • F 511668130 .. .. 6,3 0,8 40,0 13 45° 1,600 1000
material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
2 galv. verzinnt tin-plated

Geräte-Flachstecker
für Schweißanschluss
gerade und abgewinkelt
45° und 90° l 2
Male terminals l 1
for welding connection
straight and angled
45° and 90°

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 w 1000 St. VE
6,3 - 0,8 • F 511768014 .. .. 6,3 0,8 14,5 8,0 45° 0,820 1000
• F 511768020 .. .. 6,3 0,8 19,0 8,0 0° 0,820 1000
H
• F 511768024 .. .. 6,3 0,8 19,0 8,0 45° 0,820 1000
• F 511768029 .. .. 6,3 0,8 19,0 8,0 90° 0,820 1000

material Werkstoff Oberfläche surface
steel Stahl 4 1 blank bare
4 vernickelt nickel-plated

5.12 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
