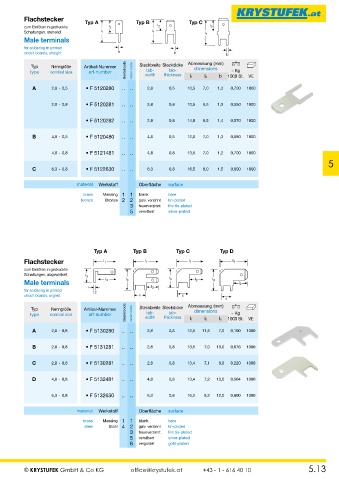

Page 89 - Krystufek_Gesamt-Katalog

Flachstecker Typ A Typ B Typ C
zum Einlöten in gedruckte l 2 l 2 l 2 l 2 l 2
Schaltungen, stehend l 1 l 1 l 1 l 1 l 1
Male terminals
for soldering in printed
circuit boards, straight b b b b b

Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 b 1000 St. VE
A 2,8 - 0,5 • F 5120280 .. .. 2,8 0,5 10,5 7,0 1,3 0,700 1000
2,8 - 0,8 • F 5120281 .. .. 2,8 0,8 10,5 6,5 1,3 0,550 1000

• F 5120282 .. .. 2,8 0,8 14,0 6,5 1,4 0,570 1000

B 4,8 - 0,5 • F 5120480 .. .. 4,8 0,5 12,8 7,0 1,3 0,680 1000

4,8 - 0,8 • F 5121481 .. .. 4,8 0,8 13,5 7,0 1,2 0,700 1000
5
C 6,3 - 0,8 • F 5122630 .. .. 6,3 0,8 16,5 8,0 1,5 0,800 1000

material Werkstoff Oberfläche surface
brass Messing 1 1 blank bare
bronze Bronze 2 2 galv. verzinnt tin-plated
3 feuerverzinnt fire tin-plated
5 versilbert silver-plated

Typ A Typ B Typ C Typ D
Flachstecker l 1 l 1 l 1 l 1
zum Einlöten in gedruckte
Schaltungen, abgewinkelt l 3 l 3
Male terminals l 2 l 3 l 2 l 3 l 2
l 2
for soldering in printed 1,2
circuit boards, angled 5 5
5
Typ Nenngröße Artikel-Nummer Steck breite Steck dicke Abmessung (mm)
dimensions
tab-
tab-
~ Kg
type nominal size art-number Bestellcode order code width thickness l1 l2 l3 1000 St. VE
A 2,8 - 0,8 • F 5130280 .. .. 2,8 0,8 12,5 11,5 7,0 0,100 1000
B 2,8 - 0,8 • F 5131281 .. .. 2,8 0,8 13,5 7,0 13,0 0,676 1000

C 2,8 - 0,8 • F 5130281 .. .. 2,8 0,8 13,4 7,1 8,0 0,220 1000

D 4,8 - 0,8 • F 5132481 .. .. 4,8 0,8 13,4 7,2 10,0 0,504 1000

6,3 - 0,8 • F 5132630 .. .. 6,3 0,8 16,2 8,2 12,0 0,800 1000

material Werkstoff Oberfläche surface

brass Messing 1 1 blank bare
steel Stahl 4 2 galv. verzinnt tin-plated
3 feuerverzinnt fire tin-plated
5 versilbert silver-plated
6 vergoldet gold-plated

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 5.13
