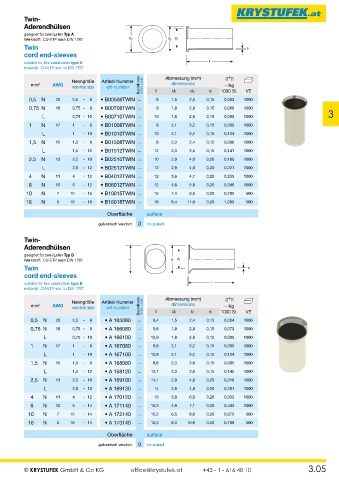

P. 21
Twin-
Aderendhülsen
geeignet für zwei Leiter Typ A
Werkstoff: CU-ETP nach DIN 1787 d 2 d 2 d 1
Twin s
cord end-sleeves
suitable for two conductors type A l
material: CU-ETP acc. to DIN 1787
Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code I dimensions s 1000 St. VE
~ Kg
d2
d1
0,5 N 20 0,5 - 8 • B00508TWIN .. 8 1,5 2,5 0,15 0,063 1000
0,75 N 18 0,75 - 8 • B00708TWIN .. 8 1,8 2,8 0,15 0,068 1000
L 0,75 - 10 • B00710TWIN .. 10 1,8 2,8 0,15 0,095 1000 3
1 N 17 1 - 8 • B01008TWIN .. 8 2,1 3,2 0,15 0,085 1000
L 1 - 10 • B01010TWIN .. 10 2,1 3,2 0,15 0,104 1000
1,5 N 15 1,5 - 8 • B01508TWIN .. 8 2,3 3,4 0,15 0,096 1000
L 1,5 - 12 • B01512TWIN .. 12 2,3 3,4 0,15 0,141 1000
2,5 N 13 2,5 - 10 • B02510TWIN .. 10 2,9 4,0 0,20 0,185 1000
L 2,5 - 12 • B02512TWIN .. 12 2,9 4,0 0,20 0,221 1000
4 N 11 4 - 12 • B04012TWIN .. 12 3,6 4,7 0,20 0,235 1000
6 N 10 6 - 12 • B06012TWIN .. 12 4,6 5,8 0,20 0,346 1000
10 N 7 10 - 15 • B10015TWIN .. 15 7,4 9,5 0,20 0,790 500
16 N 5 16 - 18 • B16018TWIN .. 18 8,4 11,0 0,20 1,090 500
Oberfläche surface
galvanisch verzinnt 0 tin-plated
Twin-
Aderendhülsen
geeignet für zwei Leiter Typ B
Werkstoff: CU-ETP nach DIN 1787 b b d 1
Twin s
cord end-sleeves
suitable for two conductors type B l
material: CU-ETP acc. to DIN 1787
Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code I dimensions s 1000 St. VE
~ Kg
b
d1
0,5 N 20 0,5 - 8 • A 165080 .. 8,4 1,5 2,4 0,15 0,064 1000
0,75 N 18 0,75 - 8 • A 166080 .. 8,6 1,8 2,8 0,15 0,073 1000
L 0,75 - 10 • A 166100 .. 10,6 1,8 2,8 0,15 0,095 1000
1 N 17 1 - 8 • A 167080 .. 8,8 2,1 3,2 0,15 0,085 1000
L 1 - 10 • A 167100 .. 10,8 2,1 3,2 0,15 0,104 1000
1,5 N 15 1,5 - 8 • A 168080 .. 8,8 2,3 3,6 0,15 0,085 1000
L 1,5 - 12 • A 168120 .. 12,7 2,3 3,6 0,15 0,145 1000
2,5 N 13 2,5 - 10 • A 169100 .. 11,1 2,9 4,8 0,20 0,216 1000
L 2,5 - 13 • A 169130 .. 14 2,9 4,8 0,20 0,281 1000
4 N 11 4 - 12 • A 170120 .. 13 3,8 6,0 0,20 0,303 1000
6 N 10 6 - 14 • A 171140 .. 15,3 4,9 7,1 0,20 0,443 1000
10 N 7 10 - 14 • A 172140 .. 15,5 6,5 8,6 0,20 0,670 500
16 N 5 16 - 14 • A 173140 .. 16,3 8,3 10,6 0,20 0,798 500
Oberfläche surface
galvanisch verzinnt 0 tin-plated
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 3.05
