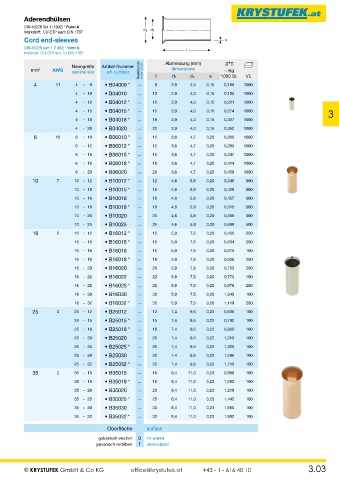

Page 19 - Krystufek_Gesamt-Katalog
P. 19
Aderendhülsen
DIN 46228 Teil 1 (1992) * Form A d 2 d 1
Werkstoff: CU-ETP nach DIN 1787
Cord end-sleeves s
DIN 46228 part 1 (1992) * form A l
material: CU-ETP acc. to DIN 1787
Nenngröße Artikel-Nummer Abmessung (mm)
mm 2 AWG nominal size art-number Bestellcode order code I dimensions s 1000 St. VE
~ Kg
d1
d2
4 11 4 - 9 • B04009 * .. 9 2,9 4,0 0,15 0,168 1000
4 - 10 • B04010 .. 10 2,9 4,0 0,15 0,185 1000
4 - 12 • B04012 * .. 12 2,9 4,0 0,15 0,221 1000
4 - 15 • B04015 * .. 15 2,9 4,0 0,15 0,274 1000 3
4 - 18 • B04018 * .. 18 2,9 4,0 0,15 0,327 1000
4 - 20 • B04020 .. 20 2,9 4,0 0,15 0,362 1000
6 10 6 - 10 • B06010 * .. 10 3,6 4,7 0,20 0,235 1000
6 - 12 • B06012 * .. 12 3,6 4,7 0,20 0,280 1000
6 - 15 • B06015 * .. 15 3,6 4,7 0,20 0,347 1000
6 - 18 • B06018 * .. 18 3,6 4,7 0,20 0,414 1000
6 - 20 • B06020 .. 20 3,6 4,7 0,20 0,459 1000
10 7 10 - 12 • B10012 * .. 12 4,6 5,8 0,20 0,346 500
10 - 15 • B10015 * .. 15 4,6 5,8 0,20 0,429 500
10 - 16 • B10016 .. 16 4,6 5,8 0,20 0,457 500
10 - 18 • B10018 * .. 18 4,6 5,8 0,20 0,515 500
10 - 20 • B10020 .. 20 4,6 5,8 0,20 0,568 500
10 - 25 • B10025 .. 25 4,6 5,8 0,20 0,699 500
16 5 16 - 12 • B16012 * .. 12 5,9 7,5 0,20 0,435 250
16 - 15 • B16015 * .. 15 5,9 7,5 0,20 0,534 250
16 - 16 • B16016 .. 16 5,9 7,5 0,20 0,575 100
16 - 18 • B16018 * .. 18 5,9 7,5 0,20 0,636 250
16 - 20 • B16020 .. 20 5,9 7,5 0,20 0,703 250
16 - 22 • B16022 .. 22 5,9 7,5 0,20 0,773 100
16 - 25 • B16025 * .. 25 5,9 7,5 0,20 0,878 250
16 - 30 • B16030 .. 30 5,9 7,5 0,20 1,045 100
16 - 32 • B16032 * .. 32 5,9 7,5 0,20 1,119 250
25 3 25 - 12 • B25012 .. 12 7,4 9,5 0,22 0,636 100
25 - 15 • B25015 * .. 15 7,4 9,5 0,22 0,790 100
25 - 18 • B25018 * .. 18 7,4 9,5 0,22 0,960 100
25 - 20 • B25020 .. 20 7,4 9,5 0,22 1,010 100
25 - 25 • B25025 * .. 25 7,4 9,5 0,22 1,305 100
25 - 30 • B25030 .. 30 7,4 9,5 0,22 1,596 100
25 - 32 • B25032 * .. 32 7,4 9,5 0,22 1,715 100
35 2 35 - 15 • B35015 .. 15 8,4 11,0 0,23 0,898 100
35 - 18 • B35018 * .. 18 8,4 11,0 0,23 1,090 100
35 - 20 • B35020 .. 20 8,4 11,0 0,23 1,219 100
35 - 25 • B35025 * .. 25 8,4 11,0 0,23 1,442 100
35 - 30 • B35030 .. 30 8,4 11,0 0,23 1,665 100
35 - 32 • B35032 * .. 32 8,4 11,0 0,23 1,892 100
Oberfläche surface
galvanisch verzinnt 0 tin-plated
galvanisch versilbert 1 silver-plated
© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 3.03
