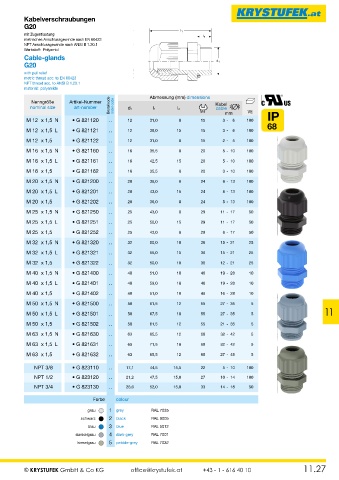

Page 169 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
G20
l 1
mit Zugentlastung l 2
metrisches Anschlussgewinde nach EN 60423
NPT Anschlussgewinde nach ANSI B 1.20.1
Werkstoff: Polyamid
Cable-glands d 1
G20

with pull relief
metric thread acc. to EN 60423
NPT thread acc. to ANSI B 1.20.1
material: polyamide
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer Kabel
nominal size art-number Bestellcode order code d1 l1 l2 cable mm VE

M 12 x 1,5 N • G 821120 .. 12 31,0 8 15 3 - 6 100 IP
68
M 12 x 1,5 L • G 821121 .. 12 38,0 15 15 3 - 6 100
M 12 x 1,5 • G 821122 .. 12 31,0 8 15 2 - 5 100
M 16 x 1,5 N • G 821160 .. 16 35,5 8 20 5 - 10 100

M 16 x 1,5 L • G 821161 .. 16 42,5 15 20 5 - 10 100
M 16 x 1,5 • G 821162 .. 16 35,5 8 20 3 - 10 100
M 20 x 1,5 N • G 821200 .. 20 36,0 8 24 8 - 13 100
M 20 x 1,5 L • G 821201 .. 20 43,0 15 24 8 - 13 100

M 20 x 1,5 • G 821202 .. 20 36,0 8 24 5 - 13 100
M 25 x 1,5 N • G 821250 .. 25 43,0 8 29 11 - 17 50
M 25 x 1,5 L • G 821251 .. 25 50,0 15 29 11 - 17 50
M 25 x 1,5 • G 821252 .. 25 43,0 8 29 8 - 17 50
M 32 x 1,5 N • G 821320 .. 32 50,0 10 36 15 - 21 25

M 32 x 1,5 L • G 821321 .. 32 55,0 15 36 15 - 21 25
M 32 x 1,5 • G 821322 .. 32 50,0 10 36 12 - 21 25
M 40 x 1,5 N • G 821400 .. 40 51,0 10 46 19 - 28 10
M 40 x 1,5 L • G 821401 .. 40 59,0 18 46 19 - 28 10

M 40 x 1,5 • G 821402 .. 40 51,0 10 46 16 - 28 10
M 50 x 1,5 N • G 821500 .. 50 61,5 12 55 27 - 35 5
M 50 x 1,5 L • G 821501 .. 50 67,5 18 55 27 - 35 5 11
M 50 x 1,5 • G 821502 .. 50 61,5 12 55 21 - 35 5
M 63 x 1,5 N • G 821630 .. 63 65,5 12 68 32 - 42 5

M 63 x 1,5 L • G 821631 .. 63 71,5 18 68 32 - 42 5
M 63 x 1,5 • G 821632 .. 63 65,5 12 68 27 - 48 5

NPT 3/8 • G 823110 .. 17,1 44,5 15,5 22 5 - 10 100
NPT 1/2 • G 823120 .. 21,2 47,5 15,0 27 10 - 14 100
NPT 3/4 • G 823130 .. 26,6 52,0 15,0 33 14 - 18 50

Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005
blau 3 blue RAL 5012
dunkelgrau 4 dark-grey RAL 7001
kieselgrau 5 pebble-grey RAL 7032

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 11.27
