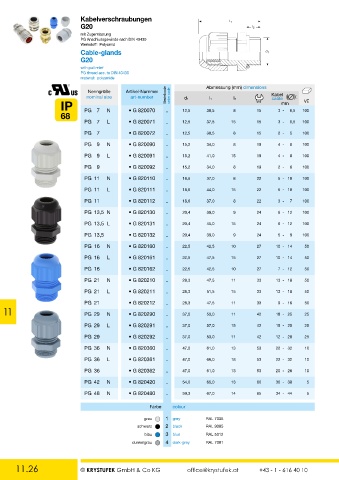

Page 168 - Krystufek_Gesamt-Katalog

Kabelverschraubungen l 1
G20 l 2
mit Zugentlastung
PG Anschlussgewinde nach DIN 40430
Werkstoff: Polyamid
Cable-glands d 1
G20
with pull relief
PG thread acc. to DIN 40430
material: polyamide

Nenngröße Artikel-Nummer Abmessung (mm) dimensions
nominal size art-number Bestellcode order code d1 l1 l2 Kabel
cable
IP PG 7 N • G 820070 .. mm VE
68 12,5 30,5 8 15 3 - 6,5 100
PG 7 L • G 820071 .. 12,5 37,5 15 15 3 - 6,5 100
PG 7 • G 820072 .. 12,5 30,5 8 15 2 - 5 100

PG 9 N • G 820090 .. 15,2 34,0 8 19 4 - 8 100
PG 9 L • G 820091 .. 15,2 41,0 15 19 4 - 8 100

PG 9 • G 820092 .. 15,2 34,0 8 19 2 - 6 100
PG 11 N • G 820110 .. 18,6 37,0 8 22 5 - 10 100

PG 11 L • G 820111 .. 18,6 44,0 15 22 5 - 10 100
PG 11 • G 820112 .. 18,6 37,0 8 22 3 - 7 100

PG 13,5 N • G 820130 .. 20,4 39,0 9 24 6 - 12 100
PG 13,5 L • G 820131 .. 20,4 45,0 15 24 6 - 12 100

PG 13,5 • G 820132 .. 20,4 39,0 9 24 5 - 9 100
PG 16 N • G 820160 .. 22,5 42,5 10 27 10 - 14 50

PG 16 L • G 820161 .. 22,5 47,5 15 27 10 - 14 50
PG 16 • G 820162 .. 22,5 42,5 10 27 7 - 12 50

PG 21 N • G 820210 .. 28,3 47,5 11 33 13 - 18 50
PG 21 L • G 820211 .. 28,3 51,5 15 33 13 - 18 50

PG 21 • G 820212 .. 28,3 47,5 11 33 9 - 16 50
11 PG 29 N • G 820290 .. 37,0 53,0 11 42 18 - 25 25

PG 29 L • G 820291 .. 37,0 57,0 15 42 18 - 25 25
PG 29 • G 820292 .. 37,0 53,0 11 42 12 - 20 25

PG 36 N • G 820360 .. 47,0 61,0 13 53 22 - 32 10
PG 36 L • G 820361 .. 47,0 66,0 18 53 22 - 32 10
PG 36 • G 820362 .. 47,0 61,0 13 53 20 - 26 10

PG 42 N • G 820420 .. 54,0 65,0 13 60 30 - 38 5

PG 48 N • G 820480 .. 59,3 67,0 14 65 34 - 44 5
Farbe colour

grau 1 grey RAL 7035
schwarz 2 black RAL 9005
blau 3 blue RAL 5012
dunkelgrau 4 dark-grey RAL 7001

11.26 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
