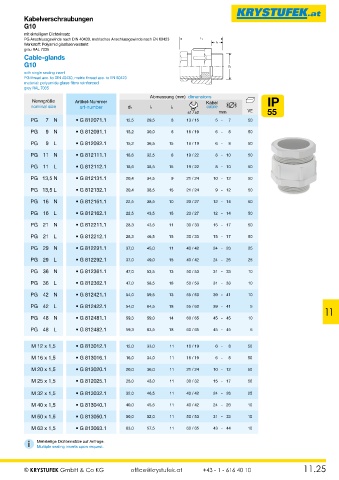

P. 167
Kabelverschraubungen
G10
mit einteiligem Dichteinsatz
PG Anschlussgewinde nach DIN 40430, metrisches Anschlussgewinde nach EN 60423 l 1
Werkstoff: Polyamid glasfaserverstärkt l 2
grau RAL 7035
Cable-glands
G10 d 1
with single sealing insert
PG thread acc. to DIN 40430, metric thread acc. to EN 60423
material: polyamide glass fibre reinforced
grey RAL 7035
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer Kabel IP
nominal size art-number d1 l1 l2 cable
s1 / s2 mm VE 55
PG 7 N • G 812071.1 12,5 29,5 8 13 / 15 5 - 7 50
PG 9 N • G 812091.1 15,2 30,0 8 16 / 19 6 - 8 50
PG 9 L • G 812092.1 15,2 36,5 15 16 / 19 6 - 8 50
PG 11 N • G 812111.1 18,6 32,5 8 19 / 22 8 - 10 50
PG 11 L • G 812112.1 18,6 38,5 15 19 / 22 8 - 10 50
PG 13,5 N • G 812131.1 20,4 34,5 9 21 / 24 10 - 12 50
PG 13,5 L • G 812132.1 20,4 38,5 15 21 / 24 9 - 12 50
PG 16 N • G 812161.1 22,5 38,5 10 23 / 27 12 - 14 50
PG 16 L • G 812162.1 22,5 43,5 15 23 / 27 12 - 14 50
PG 21 N • G 812211.1 28,3 43,5 11 30 / 33 15 - 17 50
PG 21 L • G 812212.1 28,3 46,5 15 30 / 33 15 - 17 50
PG 29 N • G 812291.1 37,0 45,0 11 40 / 42 24 - 26 25
PG 29 L • G 812292.1 37,0 49,0 15 40 / 42 24 - 26 25
PG 36 N • G 812361.1 47,0 53,5 13 50 / 53 31 - 33 10
PG 36 L • G 812362.1 47,0 58,5 18 50 / 53 31 - 33 10
PG 42 N • G 812421.1 54,0 59,5 13 55 / 60 39 - 41 10
PG 42 L • G 812422.1 54,0 64,5 18 55 / 60 39 - 41 5
11
PG 48 N • G 812481.1 59,3 59,0 14 60 / 65 45 - 45 10
PG 48 L • G 812482.1 59,3 63,5 18 60 / 65 45 - 45 5
M 12 x 1,5 • G 813012.1 12,0 33,0 11 16 / 19 6 - 8 50
M 16 x 1,5 • G 813016.1 16,0 34,0 11 16 / 19 6 - 8 50
M 20 x 1,5 • G 813020.1 20,0 36,0 11 21 / 24 10 - 12 50
M 25 x 1,5 • G 812025.1 25,0 43,0 11 30 / 32 15 - 17 50
M 32 x 1,5 • G 813032.1 32,0 46,5 11 40 / 42 24 - 26 25
M 40 x 1,5 • G 813040.1 40,0 45,5 11 40 / 42 24 - 26 10
M 50 x 1,5 • G 813050.1 50,0 52,0 11 50 / 53 31 - 33 10
M 63 x 1,5 • G 813063.1 63,0 57,5 11 60 / 65 43 - 44 10
i Mehrteilige Dichteinsätze auf Anfrage.
Multiple sealing inserts upon request.
