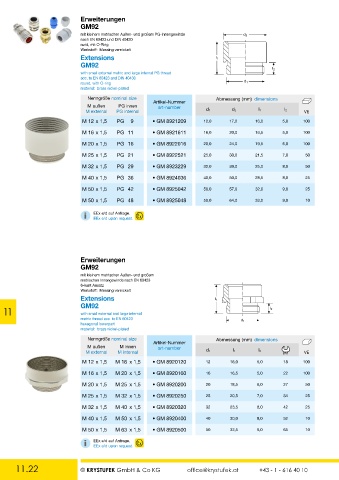

Erweiterungen
GM92
mit kleinem metrischen Außen- und großem PG-Innengewinde d 2
nach EN 60423 und DIN 40430
rund, mit O-Ring
Werkstoff: Messing vernickelt
Extensions l 1
GM92
l 2
with small external metric and large internal PG thread
acc. to EN 60423 and DIN 40430
round, with O-ring d 1
material: brass nickel-plated
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
M außen PG innen art-number
M external PG internal d1 d2 l1 l2 VE
M 12 x 1,5 PG 9 • GM 8921209 12,0 17,0 16,0 5,0 100
M 16 x 1,5 PG 11 • GM 8921611 16,0 20,0 16,5 5,0 100

M 20 x 1,5 PG 16 • GM 8922016 20,0 24,0 19,5 6,0 100
M 25 x 1,5 PG 21 • GM 8922521 25,0 30,0 21,5 7,0 50

M 32 x 1,5 PG 29 • GM 8923229 32,0 39,0 25,0 8,0 50
M 40 x 1,5 PG 36 • GM 8924036 40,0 50,0 28,5 8,0 25

M 50 x 1,5 PG 42 • GM 8925042 50,0 57,0 32,0 9,0 25
M 50 x 1,5 PG 48 • GM 8925048 50,0 64,0 33,0 9,0 10

i EEx e/d auf Anfrage.
EEx e/d upon request.

Erweiterungen
GM92
mit kleinem metrischen Außen- und großem
metrischen Innengewinde nach EN 60423
6-kant Ansatz
Werkstoff: Messing vernickelt
Extensions l 1

11 GM92 l 2
with small external and large internal
metric thread acc. to EN 60423
d 1
hexagonal lowerpart
material: brass nickel-plated
Nenngröße nominal size Abmessung (mm) dimensions
Artikel-Nummer
M außen M innen art-number
M external M internal d1 l1 l2 VE
M 12 x 1,5 M 16 x 1,5 • GM 8920120 12 16,0 5,0 18 100
M 16 x 1,5 M 20 x 1,5 • GM 8920160 16 16,5 5,0 22 100

M 20 x 1,5 M 25 x 1,5 • GM 8920200 20 18,5 6,0 27 50
M 25 x 1,5 M 32 x 1,5 • GM 8920250 25 20,5 7,0 34 25
M 32 x 1,5 M 40 x 1,5 • GM 8920320 32 23,5 8,0 42 25

M 40 x 1,5 M 50 x 1,5 • GM 8920400 40 30,0 8,0 52 10

M 50 x 1,5 M 63 x 1,5 • GM 8920500 50 32,5 9,0 65 10
i EEx e/d auf Anfrage.
EEx e/d upon request.
