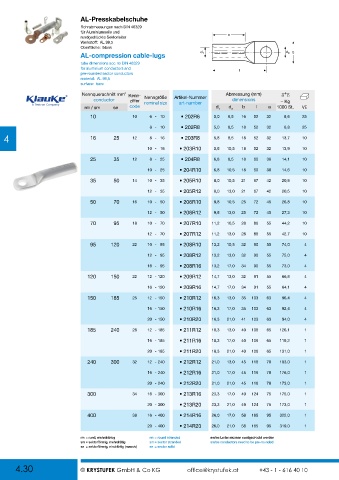

AL-Presskabel schuhe
Rohrabmessungen nach DIN 46329
für Aluminiumseile und a
rundgedrückte Sektorleiter
Werkstoff: AL 99,5
Oberfläche: blank d 1
AL-compression cable-lugs d 3 b
tube dimensions acc. to DIN 46329
for aluminium conductors and l
pre-rounded sector conductors
material: AL 99,5
surface: bare
Nennquerschnitt mm Kenn- Abmessung (mm)
2
conductor ziffer Nenngröße Artikel-Nummer dimensions ~ Kg
art-number
nominal size
rm / sm se code d 1 d 3 b l a 1000 St. VE
10 10 6 - 10 • 202R6 5,0 6,5 16 52 32 8,6 25
8 - 10 • 202R8 5,0 8,5 18 52 32 8,8 25
4 16 25 12 8 - 16 • 203R8 5,8 8,5 18 52 32 13,7 10

10 - 16 • 203R10 5,8 10,5 18 52 32 13,9 10
25 35 12 8 - 25 • 204R8 6,8 8,5 18 60 38 14,1 10

10 - 25 • 204R10 6,8 10,5 18 60 38 14,6 10
35 50 14 10 - 35 • 205R10 8,0 10,5 21 67 42 20,8 10
12 - 35 • 205R12 8,0 13,0 21 67 42 20,5 10

50 70 16 10 - 50 • 206R10 9,8 10,5 25 72 45 26,8 10
12 - 50 • 206R12 9,8 13,0 25 72 45 27,3 10
70 95 18 10 - 70 • 207R10 11,2 10,5 28 86 55 44,2 10

12 - 70 • 207R12 11,2 13,0 28 86 55 42,7 10
95 120 22 10 - 95 • 208R10 13,2 10,5 32 90 55 74,0 4
12 - 95 • 208R12 13,2 13,0 32 90 55 75,0 4

16 - 95 • 208R16 13,2 17,0 34 90 55 73,0 4
120 150 22 12 - 120 • 209R12 14,7 13,0 32 91 55 66,8 4
16 - 120 • 209R16 14,7 17,0 34 91 55 64,1 4

150 185 25 12 - 150 • 210R12 16,3 13,0 35 103 63 96,4 4
16 - 150 • 210R16 16,3 17,0 35 103 63 92,4 4
20 - 150 • 210R20 16,3 21,0 41 103 63 94,0 4

185 240 28 12 - 185 • 211R12 18,3 13,0 40 106 65 126,1 1
16 - 185 • 211R16 18,3 17,0 40 106 65 119,2 1
20 - 185 • 211R20 18,3 21,0 40 106 65 131,0 1

240 300 32 12 - 240 • 212R12 21,0 13,0 45 116 70 183,0 1
16 - 240 • 212R16 21,0 17,0 45 116 70 176,0 1

20 - 240 • 212R20 21,0 21,0 45 116 70 173,0 1
300 34 16 - 300 • 213R16 23,3 17,0 49 124 75 175,0 1
20 - 300 • 213R20 23,3 21,0 49 124 75 173,0 1
400 38 16 - 400 • 214R16 26,0 17,0 58 165 95 322,0 1

20 - 400 • 214R20 26,0 21,0 58 165 95 319,0 1
rm = rund, mehrdrähtig rm = round stranded sm/se Leiter müssen rundgedrückt werden
sm = sektorförmig, mehrdrätig sm = sector stranded sm/se conductors need to be pre-rounded
se = sektorförmig, eindrähtig (massiv) se = sector solid
