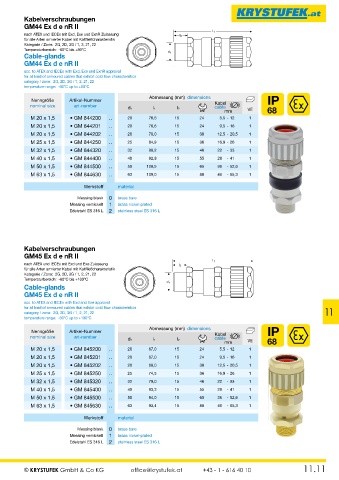

Page 153 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
GM44 Ex d e nR II
l 1
nach ATEX und IECEx mit Exd, Exe und ExnR Zulassung l 2
für alle Arten armierter Kabel mit Kaltfließcharakteristik
Kategorie / Zone: 2G, 2D, 3G / 1, 2, 21, 22
Temperaturbereich: -60°C bis +80°C d 1
Cable-glands
GM44 Ex d e nR II
acc. to ATEX and IECEx with Exd, Exe and ExnR approval
for all kind of armoured cables that exhibit cold flow characteristics
category / zone: 2G, 2D, 3G / 1, 2, 21, 22
temperature range: -60°C up to +80°C

Abmessung (mm) dimensions
Nenngröße Artikel-Nummer IP
nominal size art-number Kabel
cable
d1 l1 l2 VE 68
mm
M 20 x 1,5 • GM 844200 .. 20 76,6 15 24 5,5 - 12 1
M 20 x 1,5 • GM 844201 .. 20 76,6 15 24 9,5 - 16 1
M 20 x 1,5 • GM 844202 .. 20 78,0 15 30 12,5 - 20,5 1
M 25 x 1,5 • GM 844250 .. 25 84,9 15 36 16,9 - 26 1
M 32 x 1,5 • GM 844320 .. 32 88,2 15 46 22 - 33 1
M 40 x 1,5 • GM 844400 .. 40 92,9 15 55 28 - 41 1
M 50 x 1,5 • GM 844500 .. 50 108,5 15 65 36 - 52,6 1
M 63 x 1,5 • GM 844630 .. 63 109,0 15 80 46 - 65,3 1
Werkstoff material

Messing blank 0 brass bare
Messing vernickelt 1 brass nickel-plated
Edelstahl ES 316 L 2 stainless steel ES 316 L

Kabelverschraubungen
GM45 Ex d e nR II
l 1
nach ATEX und IECEx mit Exd und Exe Zulassung l 2
für alle Arten armierter Kabel mit Kaltfließcharakteristik
Kategorie / Zone: 2G, 2D, 3G / 1, 2, 21, 22
Temperaturbereich: -60°C bis +100°C d 1
Cable-glands
GM45 Ex d e nR II
acc. to ATEX and IECEx with Exd and Exe approval
for all kind of armoured cables that exhibit cold flow characteristics
category / zone: 2G, 2D, 3G / 1, 2, 21, 22 11
temperature range: -60°C up to +100°C
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer IP
nominal size art-number Kabel
cable
d1 l1 l2 VE 68
mm
M 20 x 1,5 • GM 845200 .. 20 67,0 15 24 5,5 - 12 1
M 20 x 1,5 • GM 845201 .. 20 67,0 15 24 9,5 - 16 1
M 20 x 1,5 • GM 845202 .. 20 68,0 15 30 12,5 - 20,5 1
M 25 x 1,5 • GM 845250 .. 25 74,5 15 36 16,9 - 26 1
M 32 x 1,5 • GM 845320 .. 32 79,0 15 46 22 - 33 1
M 40 x 1,5 • GM 845400 .. 40 83,3 15 55 28 - 41 1
M 50 x 1,5 • GM 845500 .. 50 94,0 15 65 36 - 52,6 1
M 63 x 1,5 • GM 845630 .. 63 93,4 15 80 46 - 65,3 1

Werkstoff material

Messing blank 0 brass bare
Messing vernickelt 1 brass nickel-plated
Edelstahl ES 316 L 2 stainless steel ES 316 L
