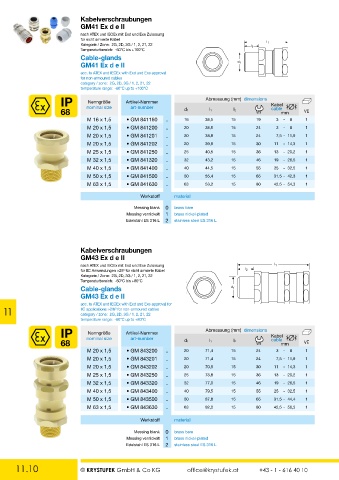

Page 152 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
GM41 Ex d e II
nach ATEX und IECEx mit Exd und Exe Zulassung
für nicht armierte Kabel l 1
Kategorie / Zone: 2G, 2D, 3G / 1, 2, 21, 22 l 2
Temperaturbereich: -60°C bis +100°C
Cable-glands
GM41 Ex d e II d 1

acc. to ATEX and IECEx with Exd and Exe approval
for non-armoured cables
category / zone: 2G, 2D, 3G / 1, 2, 21, 22
temperature range: -60°C up to +100°C
IP Nenngröße Artikel-Nummer Abmessung (mm) dimensions Kabel
68 nominal size art-number d1 l1 l2 cable mm VE

M 16 x 1,5 • GM 841160 .. 16 38,5 15 19 3 - 8 1
M 20 x 1,5 • GM 841200 .. 20 38,8 15 24 3 - 8 1
M 20 x 1,5 • GM 841201 .. 20 38,8 15 24 7,5 - 11,9 1
M 20 x 1,5 • GM 841202 .. 20 39,8 15 30 11 - 14,3 1
M 25 x 1,5 • GM 841250 .. 25 40,5 15 36 13 - 20,2 1
M 32 x 1,5 • GM 841320 .. 32 43,2 15 46 19 - 26,5 1
M 40 x 1,5 • GM 841400 .. 40 44,5 15 55 25 - 32,5 1
M 50 x 1,5 • GM 841500 .. 50 55,4 15 65 31,5 - 42,3 1
M 63 x 1,5 • GM 841630 .. 63 53,2 15 80 42,5 - 54,3 1
Werkstoff material

Messing blank 0 brass bare
Messing vernickelt 1 brass nickel-plated
Edelstahl ES 316 L 2 stainless steel ES 316 L

Kabelverschraubungen
GM43 Ex d e II
nach ATEX und IECEx mit Exd und Exe Zulassung l 1
für IIC Anwendungen >2lt³ für nicht armierte Kabel l 2
Kategorie / Zone: 2G, 2D, 3G / 1, 2, 21, 22
Temperaturbereich: -60°C bis +80°C
Cable-glands d 1
GM43 Ex d e II
acc. to ATEX and IECEx with Exd and Exe approval for
11 IIC applications >2ltr³ for non-armoured cables
category / zone: 2G, 2D, 3G / 1, 2, 21, 22
temperature range: -60°C up to +80°C
IP Nenngröße Artikel-Nummer Abmessung (mm) dimensions Kabel

68 nominal size art-number d1 l1 l2 cable mm VE
M 20 x 1,5 • GM 843200 .. 20 71,4 15 24 3 - 8 1
M 20 x 1,5 • GM 843201 .. 20 71,4 15 24 7,5 - 11,9 1
M 20 x 1,5 • GM 843202 .. 20 70,8 15 30 11 - 14,3 1
M 25 x 1,5 • GM 843250 .. 25 73,8 15 36 13 - 20,2 1
M 32 x 1,5 • GM 843320 .. 32 77,0 15 46 19 - 26,5 1
M 40 x 1,5 • GM 843400 .. 40 79,5 15 55 25 - 32,5 1
M 50 x 1,5 • GM 843500 .. 50 87,8 15 65 31,5 - 44,4 1
M 63 x 1,5 • GM 843630 .. 63 92,0 15 80 42,5 - 56,3 1
Werkstoff material

Messing blank 0 brass bare
Messing vernickelt 1 brass nickel-plated
Edelstahl ES 316 L 2 stainless steel ES 316 L

11.10 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
