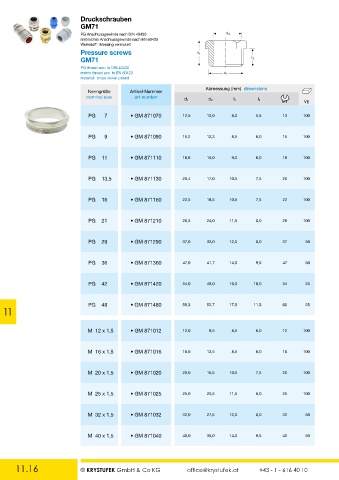

Page 158 - Krystufek_Gesamt-Katalog

Druckschrauben
GM71
PG Anschlussgewinde nach DIN 40430 d 2
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Messing vernickelt
Pressure screws l 1
GM71 l 2
PG thread acc. to DIN 40430
metric thread acc. to EN 60423 d 1
material: brass nickel-plated

Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number
d1 d2 l1 l2
VE
PG 7 • GM 871070 12,5 10,0 8,0 5,5 13 100

PG 9 • GM 871090 15,2 12,3 8,5 6,0 15 100

PG 11 • GM 871110 18,6 15,0 9,0 6,0 18 100

PG 13,5 • GM 871130 20,4 17,0 10,5 7,5 20 100

PG 16 • GM 871160 22,5 18,5 10,5 7,5 22 100

PG 21 • GM 871210 28,3 24,0 11,5 8,0 28 100

PG 29 • GM 871290 37,0 32,0 12,0 8,0 37 50

PG 36 • GM 871360 47,0 41,7 14,0 9,5 47 50

PG 42 • GM 871420 54,0 48,0 16,0 10,0 54 25

PG 48 • GM 871480 59,3 52,7 17,5 11,5 60 25
11

M 12 x 1,5 • GM 871012 12,0 8,5 8,5 6,0 12 100

M 16 x 1,5 • GM 871016 16,0 12,5 8,5 6,0 16 100

M 20 x 1,5 • GM 871020 20,0 15,5 10,5 7,5 20 100

M 25 x 1,5 • GM 871025 25,0 20,5 11,5 8,0 25 100

M 32 x 1,5 • GM 871032 32,0 27,5 12,0 8,0 32 50

M 40 x 1,5 • GM 871040 40,0 35,0 14,0 9,5 40 50

11.16 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
