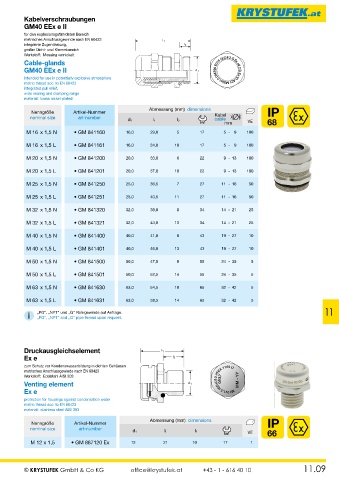

Page 151 - Krystufek_Gesamt-Katalog

Kabelverschraubungen
GM40 EEx e II
für den explosionsgefährdeten Bereich
metrisches Anschlussgewinde nach EN 60423 l 1
integrierte Zugentlastung, l 2
großer Dicht- und Klemmbereich
Werkstoff: Messing vernickelt
Cable-glands II 2 G Ex eII 2 D Ex tD A21 M50x1,5 DMT99 E016
GM40 EEx e II d 1

intended for use in potentially explosive atmosphere
metric thread acc. to EN 60423
integrated pull relief,
wide sealing and clamping range
material: brass nickel-plated
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer IP
nominal size art-number Kabel
cable
d1 l1 l2 VE 68
mm
M 16 x 1,5 N • GM 841160 16,0 29,0 5 17 5 - 9 100
M 16 x 1,5 L • GM 841161 16,0 34,0 10 17 5 - 9 100

M 20 x 1,5 N • GM 841200 20,0 33,0 6 22 9 - 13 100

M 20 x 1,5 L • GM 841201 20,0 37,0 10 22 9 - 13 100

M 25 x 1,5 N • GM 841250 25,0 36,5 7 27 11 - 16 50
M 25 x 1,5 L • GM 841251 25,0 40,5 11 27 11 - 16 50

M 32 x 1,5 N • GM 841320 32,0 38,0 8 34 14 - 21 25

M 32 x 1,5 L • GM 841321 32,0 43,0 13 34 14 - 21 25

M 40 x 1,5 N • GM 841400 40,0 41,0 8 43 19 - 27 10

M 40 x 1,5 L • GM 841401 40,0 46,0 13 43 19 - 27 10

M 50 x 1,5 N • GM 841500 50,0 47,5 9 55 24 - 35 5

M 50 x 1,5 L • GM 841501 50,0 52,5 14 55 24 - 35 5
M 63 x 1,5 N • GM 841630 63,0 54,5 10 65 32 - 42 5

M 63 x 1,5 L • GM 841631 63,0 58,5 14 65 32 - 42 5

i „PG“, „NPT“ und „G“ Rohrgewinde auf Anfrage. 11
„PG“, „NPT“ and „G“ pipe thread upon request.

Druckausgleichselement l 1
Ex e l 2
zum Schutz vor Kondenswasserbildung in dichten Gehäusen
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Edelstahl AISI 303 0637 M12x1.5 IBExU10 ATEX 1169 U
Venting element d 1 MM - YY
Ex e
protection for housings against condensation water
metric thread acc. to EN 60423
material: stainless steel AISI 303

Abmessung (mm) dimensions
Nenngröße Artikel-Nummer IP
nominal size art-number
d1 ll l2 VE 66
M 12 x 1,5 • GM 887120 Ex 12 21 10 17 1
