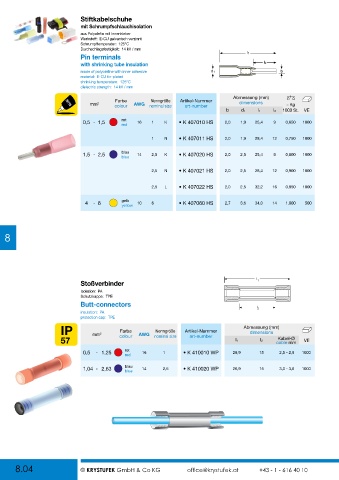

Page 126 - Krystufek_Gesamt-Katalog

Stiftkabelschuhe
mit Schrumpfschlauchisolation
aus Polyolefin mit Innenkleber
Werkstoff: E-CU galvanisch verzinnt
Schrumpftemperatur: 125°C
Durchschlagsfestigkeit: 14 kV / mm
l 1
Pin terminals
with shrinking tube insulation l 2
made of polyolefine with inner adhesive d 1 b
material: E-CU tin-plated
shrinking temperature: 125°C
dielectric strength: 14 kV / mm

Abmessung (mm)
Farbe Nenngröße Artikel-Nummer
mm 2 colour AWG nominal size art-number dimensions ~ Kg
b d1 l1 l2 1000 St. VE
0,5 - 1,5 rot 16 1 K • K 407010 HS 2,0 1,9 25,4 9 0,650 1000
red

1 N • K 407011 HS 2,0 1,9 28,4 12 0,750 1000

1,5 - 2,5 blau 14 2,5 K • K 407020 HS 2,0 2,5 25,4 9 0,800 1000
blue

2,5 N • K 407021 HS 2,0 2,5 28,4 12 0,900 1000

2,5 L • K 407022 HS 2,0 2,5 32,2 16 0,950 1000

4 - 6 gelb 10 6 • K 407060 HS 2,7 3,6 34,0 14 1,800 500
yellow

8

l 1
Stoßverbinder
Isolation: PA
Schutzkappe: TPE
Butt-connectors l
insulation: PA 2
protection cap: TPE
IP 2 Farbe AWG Nenngröße Artikel-Nummer Abmessung (mm)
dimensions
57 mm colour nominal size art-number l1 l2 cable mm VE
Kabel-Ø
0,5 - 1,25 rot 16 1 • K 410010 WP 26,9 15 2,5 - 2,9 1000
red
1,04 - 2,63 blau 14 2,5 • K 410020 WP 26,9 15 3,0 - 3,6 1000
blue

8.04 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
