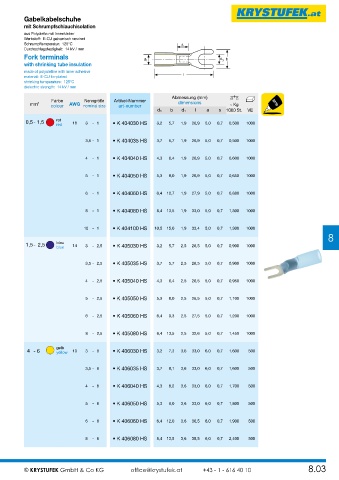

Gabelkabelschuhe
mit Schrumpfschlauchisolation
aus Polyolefin mit Innenkleber
Werkstoff: E-CU galvanisch verzinnt
Schrumpftemperatur: 125°C a
Durchschlagsfestigkeit: 14 kV / mm
Fork terminals d 1 d b
with shrinking tube insulation 3
made of polyolefine with inner adhesive
material: E-CU tin-plated l
shrinking temperature: 125°C
dielectric strength: 14 kV / mm

Abmessung (mm)
Farbe Nenngröße Artikel-Nummer
mm 2 colour AWG nominal size art-number dimensions ~ Kg
d3 b d1 l a s 1000 St. VE
0,5- 1,5 rot 16 3 - 1 • K 404030 HS 3,2 5,7 1,9 26,9 5,0 0,7 0,500 1000
red

3,5 - 1 • K 404035 HS 3,7 5,7 1,9 26,9 5,0 0,7 0,500 1000

4 - 1 • K 404040 HS 4,3 6,4 1,9 26,9 5,0 0,7 0,600 1000

5 - 1 • K 404050 HS 5,3 8,0 1,9 26,9 5,0 0,7 0,650 1000

6 - 1 • K 404060 HS 6,4 10,7 1,9 27,9 5,0 0,7 0,880 1000

8 - 1 • K 404080 HS 8,4 13,5 1,9 33,0 5,0 0,7 1,300 1000

10 - 1 • K 404100 HS 10,5 15,0 1,9 33,4 5,0 0,7 1,300 1000
8
1,5- 2,5 blau 14 3 - 2,5 • K 405030 HS 3,2 5,7 2,5 26,5 5,0 0,7 0,900 1000
blue

3,5 - 2,5 • K 405035 HS 3,7 5,7 2,5 26,5 5,0 0,7 0,900 1000

4 - 2,5 • K 405040 HS 4,3 6,4 2,5 26,5 5,0 0,7 0,950 1000

5 - 2,5 • K 405050 HS 5,3 8,0 2,5 26,5 5,0 0,7 1,100 1000

6 - 2,5 • K 405060 HS 6,4 9,3 2,5 27,5 5,0 0,7 1,200 1000

8 - 2,5 • K 405080 HS 8,4 13,5 2,5 32,6 5,0 0,7 1,450 1000

gelb
4 - 6 yellow 10 3 - 6 • K 406030 HS 3,2 7,3 3,6 33,0 6,0 0,7 1,600 500

3,5 - 6 • K 406035 HS 3,7 8,1 3,6 33,0 6,0 0,7 1,600 500

4 - 6 • K 406040 HS 4,3 8,2 3,6 33,0 6,0 0,7 1,700 500

5 - 6 • K 406050 HS 5,3 9,0 3,6 33,0 6,0 0,7 1,800 500

6 - 6 • K 406060 HS 6,4 12,0 3,6 36,5 6,0 0,7 1,900 500

8 - 6 • K 406080 HS 8,4 13,5 3,6 38,5 6,0 0,7 2,400 500

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 8.03
