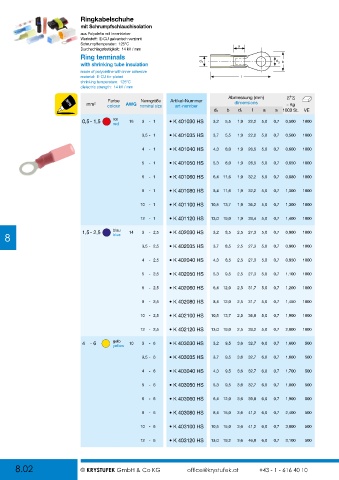

Page 124 - Krystufek_Gesamt-Katalog
P. 124
Ringkabelschuhe
mit Schrumpfschlauchisolation
aus Polyolefin mit Innenkleber
Werkstoff: E-CU galvanisch verzinnt
Schrumpftemperatur: 125°C a
Durchschlagsfestigkeit: 14 kV / mm
Ring terminals
with shrinking tube insulation d 1 d 3 b
made of polyolefine with inner adhesive
material: E-CU tin-plated l
shrinking temperature: 125°C
dielectric strength: 14 kV / mm
Abmessung (mm)
Farbe Nenngröße Artikel-Nummer
mm 2 colour AWG nominal size art-number dimensions ~ Kg
d3 b d1 l a s 1000 St. VE
0,5- 1,5 rot 16 3 - 1 • K 401030 HS 3,2 5,5 1,9 22,2 5,0 0,7 0,500 1000
red
3,5 - 1 • K 401035 HS 3,7 5,5 1,9 22,2 5,0 0,7 0,500 1000
4 - 1 • K 401040 HS 4,3 8,0 1,9 26,5 5,0 0,7 0,600 1000
5 - 1 • K 401050 HS 5,3 8,0 1,9 26,5 5,0 0,7 0,650 1000
6 - 1 • K 401060 HS 6,4 11,6 1,9 32,2 5,0 0,7 0,880 1000
8 - 1 • K 401080 HS 8,4 11,6 1,9 32,2 5,0 0,7 1,300 1000
10 - 1 • K 401100 HS 10,5 13,7 1,9 36,2 5,0 0,7 1,300 1000
12 - 1 • K 401120 HS 13,0 19,0 1,9 39,4 5,0 0,7 1,400 1000
8 1,5- 2,5 blau 14 3 - 2,5 • K 402030 HS 3,2 8,5 2,5 27,3 5,0 0,7 0,900 1000
blue
3,5 - 2,5 • K 402035 HS 3,7 8,5 2,5 27,3 5,0 0,7 0,900 1000
4 - 2,5 • K 402040 HS 4,3 8,5 2,5 27,3 5,0 0,7 0,950 1000
5 - 2,5 • K 402050 HS 5,3 9,5 2,5 27,3 5,0 0,7 1,100 1000
6 - 2,5 • K 402060 HS 6,4 12,0 2,5 31,7 5,0 0,7 1,200 1000
8 - 2,5 • K 402080 HS 8,4 12,0 2,5 31,7 5,0 0,7 1,450 1000
10 - 2,5 • K 402100 HS 10,5 13,7 2,5 36,0 5,0 0,7 1,900 1000
12 - 2,5 • K 402120 HS 13,0 19,0 2,5 39,2 5,0 0,7 2,000 1000
4 - 6 gelb 10 3 - 6 • K 403030 HS 3,2 9,5 3,6 32,7 6,0 0,7 1,600 500
yellow
3,5 - 6 • K 403035 HS 3,7 9,5 3,6 32,7 6,0 0,7 1,600 500
4 - 6 • K 403040 HS 4,3 9,5 3,6 32,7 6,0 0,7 1,700 500
5 - 6 • K 403050 HS 5,3 9,5 3,6 32,7 6,0 0,7 1,800 500
6 - 6 • K 403060 HS 6,4 12,0 3,6 39,0 6,0 0,7 1,900 500
8 - 6 • K 403080 HS 8,4 15,0 3,6 41,2 6,0 0,7 2,400 500
10 - 6 • K 403100 HS 10,5 15,0 3,6 41,2 6,0 0,7 3,000 500
12 - 6 • K 403120 HS 13,0 19,2 3,6 46,0 6,0 0,7 3,100 500
8.02 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
