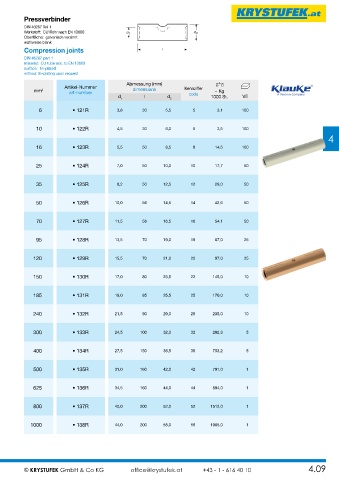

Page 49 - Krystufek_Gesamt-Katalog

Pressverbinder
DIN 46267 Teil 1
Werkstoff: CU Rohr nach EN 13600 d 1 d 2
Oberfläche: galvanisch verzinnt
wahlweise blank
Compression joints l
DIN 46267 part 1
material: CU tube acc. to EN 13600
surface: tin-plated
without tin-plating upon request
Abmessung (mm)
Artikel-Nummer Kennziffer
mm 2 art-number dimensions ~ Kg
d l d code 1000 St. VE
1 2
6 • 121R 3,8 30 5,5 5 3,1 100

10 • 122R 4,5 30 6,0 6 3,5 100
4

16 • 123R 5,5 50 8,5 8 14,5 100

25 • 124R 7,0 50 10,0 10 17,7 50

35 • 125R 8,2 50 12,5 12 29,0 50

50 • 126R 10,0 56 14,5 14 42,6 50

70 • 127R 11,5 56 16,5 16 54,1 50

95 • 128R 13,5 70 19,0 18 87,0 25

120 • 129R 15,5 70 21,0 20 97,0 25

150 • 130R 17,0 80 23,5 22 145,0 10

185 • 131R 19,0 85 25,5 25 170,0 10

240 • 132R 21,5 90 29,0 28 235,0 10

300 • 133R 24,5 100 32,0 32 292,3 5

400 • 134R 27,5 150 38,5 38 753,2 5

500 • 135R 31,0 160 42,0 42 791,0 1

625 • 136R 34,5 160 44,0 44 894,0 1

800 • 137R 40,0 200 52,0 52 1512,0 1

1000 • 138R 44,0 200 58,0 58 1985,0 1

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 4.09
