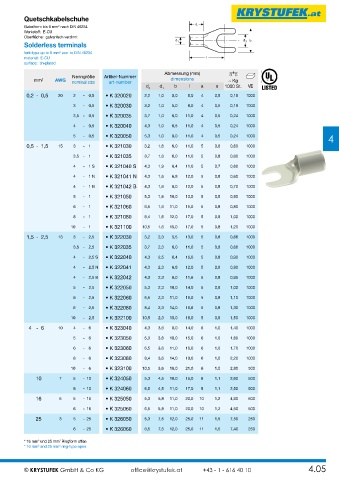

Page 45 - Krystufek_Gesamt-Katalog

Quetschkabelschuhe
a
2
Gabelform bis 6 mm nach DIN 46234
Werkstoff: E-CU
Oberfläche: galvanisch verzinnt d 1 d 3 b
Solderless terminals
fork-type up to 6 mm acc. to DIN 46234
2
material: E-CU l
surface: tin-plated
Abmessung (mm)
Nenngröße Artikel-Nummer
mm 2 AWG nominal size art-number dimensions ~ Kg
d 3 d 1 b l a s 1000 St. VE
0,2 - 0,5 20 2 - 0,5 • K 320020 2,2 1,0 5,0 8,0 4 0,5 0,19 1000

3 - 0,5 • K 320030 3,2 1,0 5,0 8,0 4 0,5 0,19 1000
3,5 - 0,5 • K 320035 3,7 1,0 6,0 11,0 4 0,5 0,24 1000
4 - 0,5 • K 320040 4,3 1,0 6,5 11,0 4 0,5 0,24 1000
4
5 - 0,5 • K 320050 5,3 1,0 8,0 11,0 4 0,5 0,24 1000
0,5 - 1,5 15 3 - 1 • K 321030 3,2 1,6 6,0 11,0 5 0,8 0,60 1000

3,5 - 1 • K 321035 3,7 1,6 6,0 11,0 5 0,8 0,60 1000
4 - 1 S • K 321040 S 4,3 1,9 6,4 11,0 5 0,7 0,60 1000
4 - 1 N • K 321041 N 4,3 1,6 6,8 12,0 5 0,8 0,60 1000
4 - 1 B • K 321042 B 4,3 1,6 8,0 12,0 5 0,8 0,70 1000
5 - 1 • K 321050 5,3 1,6 10,0 13,0 5 0,8 0,90 1000

6 - 1 • K 321060 6,5 1,6 11,0 15,0 5 0,8 0,80 1000
8 - 1 • K 321080 8,4 1,6 12,0 17,0 5 0,8 1,00 1000
10 - 1 • K 321100 10,5 1,6 15,0 17,0 5 0,8 1,20 1000
1,5 - 2,5 13 3 - 2,5 • K 322030 3,2 2,3 5,5 13,0 5 0,8 0,66 1000

3,5 - 2,5 • K 322035 3,7 2,3 6,0 11,0 5 0,8 0,66 1000
4 - 2,5 S • K 322040 4,3 2,5 6,4 16,0 5 0,8 0,90 1000
4 - 2,5 N • K 322041 4,3 2,3 6,8 12,0 5 0,8 0,90 1000
4 - 2,5 B • K 322042 4,3 2,3 8,0 11,6 5 0,8 0,95 1000
5 - 2,5 • K 322050 5,3 2,3 10,0 14,0 5 0,8 1,00 1000

6 - 2,5 • K 322060 6,5 2,3 11,0 16,0 5 0,8 1,10 1000
8 - 2,5 • K 322080 8,4 2,3 14,0 16,8 5 0,8 1,30 1000
10 - 2,5 • K 322100 10,5 2,3 15,0 18,0 5 0,8 1,50 1000
4 - 6 10 4 - 6 • K 323040 4,3 3,6 8,0 14,0 6 1,0 1,40 1000

5 - 6 • K 323050 5,3 3,6 10,0 15,0 6 1,0 1,60 1000
6 - 6 • K 323060 6,5 3,6 11,0 16,0 6 1,0 1,70 1000
8 - 6 • K 323080 8,4 3,6 14,0 19,0 6 1,0 2,20 1000
10 - 6 • K 323100 10,5 3,6 18,0 21,0 6 1,0 2,80 500
10 7 5 - 10 • K 324050 5,3 4,5 10,0 16,0 8 1,1 2,60 500

6 - 10 • K 324060 6,5 4,5 11,0 17,0 8 1,1 2,50 500
16 5 5 - 16 • K 325050 5,3 5,8 11,0 20,0 10 1,2 4,90 500
6 - 16 • K 325060 6,5 5,8 11,0 20,0 10 1,2 4,90 500
25 3 5 - 25 • K 326050 5,3 7,5 12,0 25,0 11 1,5 7,50 250

6 - 25 • K 326060 6,5 7,5 12,0 25,0 11 1,5 7,40 250
2
* 16 mm und 25 mm Ringform offen
2
* 16 mm and 25 mm ring-type open
