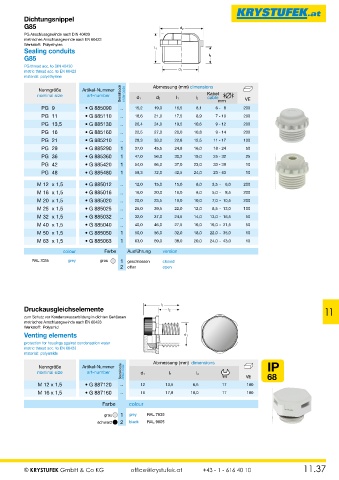

Page 179 - Krystufek_Gesamt-Katalog

Dichtungsnippel
G85 d 2
PG Anschlussgewinde nach DIN 40430
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Polyethylen
Sealing conduits l 1
G85 l 2
PG thread acc. to DIN 40430
metric thread acc. to EN 60423 d 1
material: polyethylene

Nenngröße Artikel-Nummer Abmessung (mm) dimensions
nominal size art-number Bestellcode order code d1 d2 l1 l2 Kabel mm VE
cable
PG 9 • G 885090 .. 15,2 19,0 16,5 8,1 6 - 8 200
PG 11 • G 885110 .. 18,6 21,0 17,5 8,9 7 - 10 200
PG 13,5 • G 885130 .. 20,4 24,0 19,5 10,6 9 - 12 200
PG 16 • G 885160 .. 22,5 27,0 20,0 10,8 9 - 14 200
PG 21 • G 885210 .. 28,3 33,0 22,8 12,5 11 - 17 100
PG 29 • G 885290 1 37,0 45,5 24,8 16,0 18 - 24 50
PG 36 • G 885360 1 47,0 56,0 30,2 19,0 25 - 32 25
PG 42 • G 885420 1 54,0 66,0 37,0 23,0 33 - 39 10
PG 48 • G 885480 1 59,3 72,0 42,5 24,0 23 - 43 10

M 12 x 1,5 • G 885012 .. 12,0 15,0 15,0 8,0 3,5 - 6,0 200
M 16 x 1,5 • G 885016 .. 16,0 20,0 16,0 8,0 5,0 - 8,5 200
M 20 x 1,5 • G 885020 .. 20,0 23,5 19,0 10,0 7,0 - 10,5 200
M 25 x 1,5 • G 885025 .. 25,0 39,5 22,0 12,0 8,5 - 13,0 100
M 32 x 1,5 • G 885032 .. 32,0 37,0 24,5 14,0 13,0 - 16,5 50
M 40 x 1,5 • G 885040 .. 40,0 46,0 27,5 16,0 16,0 - 21,5 50
M 50 x 1,5 • G 885050 1 50,0 56,0 32,0 18,0 22,0 - 35,0 10
M 63 x 1,5 • G 885063 1 63,0 69,0 38,0 20,0 24,0 - 43,0 10
colour Farbe Ausführung version

RAL 7035 grey grau 1 geschlossen closed
2 offen open

l 1
Druckausgleichselemente l 2 11
zum Schutz vor Kondenswasserbildung in dichten Gehäusen
metrisches Anschlussgewinde nach EN 60423
Werkstoff: Polyamid
Venting elements d 1

protection for housings against condensation water
metric thread acc. to EN 60423
material: polyamide
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer IP
nominal size art-number Bestellcode order code d1 l1 l2 VE 68

M 12 x 1,5 • G 887120 .. 12 13,5 6,6 17 100
M 16 x 1,5 • G 887160 .. 16 17,8 10,0 17 100

Farbe colour
grau 1 grey RAL 7035
schwarz 2 black RAL 9005

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 11.37
