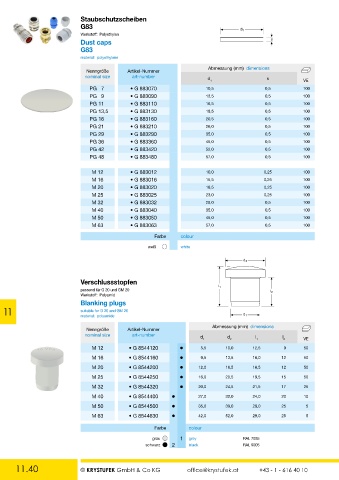

Page 182 - Krystufek_Gesamt-Katalog

Staubschutzscheiben
G83
d 1
Werkstoff: Polyethylen
Dust caps s
G83
material: polyethylene
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number d s
1 VE
PG 7 • G 883070 10,5 0,5 100
PG 9 • G 883090 13,5 0,5 100
PG 11 • G 883110 16,5 0,5 100
PG 13,5 • G 883130 18,5 0,5 100
PG 16 • G 883160 20,5 0,5 100
PG 21 • G 883210 26,0 0,5 100
PG 29 • G 883290 35,0 0,5 100
PG 36 • G 883360 45,0 0,5 100
PG 42 • G 883420 52,0 0,5 100
PG 48 • G 883480 57,0 0,5 100

M 12 • G 883012 10,0 0,25 100
M 16 • G 883016 15,5 0,25 100
M 20 • G 883020 18,5 0,25 100
M 25 • G 883025 23,0 0,25 100
M 32 • G 883032 29,0 0,5 100
M 40 • G 883040 35,0 0,5 100
M 50 • G 883050 45,0 0,5 100
M 63 • G 883063 57,0 0,5 100
Farbe colour

weiß white

d 2

Verschlussstopfen
l 1
passend für G 20 und GM 20 l 2
Werkstoff: Polyamid
Blanking plugs
11 suitable for G 20 and GM 20 d 1
material: polyamide
Abmessung (mm) dimensions
Nenngröße Artikel-Nummer
nominal size art-number d d l l
1 2 1 2 VE
M 12 • G 8544120 • 5,5 10,0 12,5 9 50
M 16 • G 8544160 • 9,5 13,5 16,0 12 50
M 20 • G 8544200 • 12,0 16,5 16,5 12 50
M 25 • G 8544250 • 16,0 20,5 19,5 15 50
M 32 • G 8544320 • 20,0 24,5 21,5 17 25
M 40 • G 8544400 • 27,0 32,0 24,0 20 10
M 50 • G 8544500 • 35,0 39,0 29,0 25 5
M 63 • G 8544630 • 42,0 52,0 29,0 25 5

Farbe colour

grau 1 grey RAL 7035
schwarz 2 black RAL 9005

11.40 © KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10
