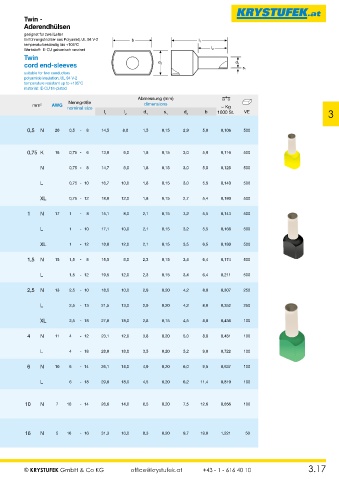

Twin -
Aderendhülsen
geeignet für zwei Leiter
Einführungstrichter aus Polyamid, UL 94 V-2
temperaturbeständig bis +105°C
Werkstoff: E-CU galvanisch verzinnt
Twin
cord end-sleeves

suitable for two conductors
polyamide insulation, UL 94 V-2
temperature resistant up to +105°C
material: E-CU tin-plated
WE TM DIN Abmessung (mm)
Nenngröße
mm 2 Farbkennung Art.-Nummer Farbkennung Art.-Nummer Farbkennung Art.-Nummer mm 2 AWG nominal size dimensions ~ Kg
colour-code art-number colour-code art-number colour-code art-number l 1 l 2 d 1 s 1 d 2 b 1000 St. VE 3

orange weiß weiß
0,5 N • A00557TWIN • A00555TWIN • A00555TWIN 0,5 N 20 0,5 - 8 14,5 8,0 1,5 0,15 2,9 5,0 0,106 500
orange white white

0,75 K • A00737TWIN • A00732TWIN • A00735TWIN 0,75 K 18 0,75 - 6 13,0 6,0 1,8 0,15 3,0 5,0 0,116 500

N • A00757TWIN • A00752TWIN • A00755TWIN N 0,75 - 8 14,7 8,0 1,8 0,15 3,0 5,5 0,125 500
weiß hellblau grau
white light-blue grey
L • A00777TWIN • A00772TWIN • A00775TWIN L 0,75 - 10 16,7 10,0 1,8 0,15 3,0 5,5 0,140 500

XL • A00787TWIN • A00782TWIN • A00785TWIN XL 0,75 - 12 18,0 12,0 1,8 0,15 2,7 5,4 0,180 500

1 N • A01057TWIN • A01055TWIN • A01055TWIN 1 N 17 1 - 8 15,1 8,0 2,1 0,15 3,2 5,5 0,143 500
gelb rot rot
yellow red red
L • A01077TWIN • A01075TWIN • A01075TWIN L 1 - 10 17,1 10,0 2,1 0,15 3,2 5,5 0,166 500

XL • A01087TWIN • A01085TWIN • A01085TWIN XL 1 - 12 18,0 12,0 2,1 0,15 3,5 6,5 0,180 500

1,5 N • A01557TWIN • A01555TWIN • A01555TWIN 1,5 N 15 1,5 - 8 15,5 8,0 2,3 0,15 3,4 6,4 0,174 500
rot schwarz schwarz
red black black
L • A01567TWIN • A01575TWIN • A01575TWIN L 1,5 - 12 19,5 12,0 2,3 0,15 3,4 6,4 0,211 500

2,5 N • A02555TWIN • A02552TWIN • A02555TWIN 2,5 N 13 2,5 - 10 18,5 10,0 2,9 0,20 4,2 8,0 0,307 250

blau grau blau
L • A02575TWIN • A02572TWIN • A02575TWIN L 2,5 - 13 21,5 13,0 2,9 0,20 4,2 8,0 0,352 250
blue grey blue
XL • A02585TWIN • A02582TWIN • A02585TWIN XL 2,5 - 18 27,0 18,0 2,8 0,15 4,5 8,0 0,436 100

4 N • A04055TWIN • A04052TWIN • A04055TWIN 4 N 11 4 - 12 23,1 12,0 3,8 0,20 5,0 8,8 0,481 100
grau orange grau
grey orange grey
L • A04085TWIN • A04082TWIN • A04085TWIN L 4 - 18 28,0 18,0 3,5 0,20 5,2 9,0 0,722 100

6 N • A06057TWIN • A06052TWIN • A06055TWIN 6 N 10 6 - 14 26,1 14,0 4,9 0,20 6,0 9,5 0,637 100
schwarz grün gelb
black green yellow
L • A06087TWIN • A06082TWIN • A06085TWIN L 6 - 18 29,0 18,0 4,5 0,20 6,2 11,4 0,819 100

elfenb. braun rot
10 N • A10057TWIN • A10052TWIN • A10055TWIN 10 N 7 10 - 14 26,6 14,0 6,5 0,20 7,5 12,6 0,856 100
ivory brown red

grün weiß blau
16 N • A16057TWIN • A16052TWIN • A16055TWIN 16 N 5 16 - 16 31,3 16,0 8,3 0,20 9,7 19,0 1,221 50
green white blue

© KRYSTUFEK GmbH & Co KG office@krystufek.at +43 - 1 - 616 40 10 3.17
