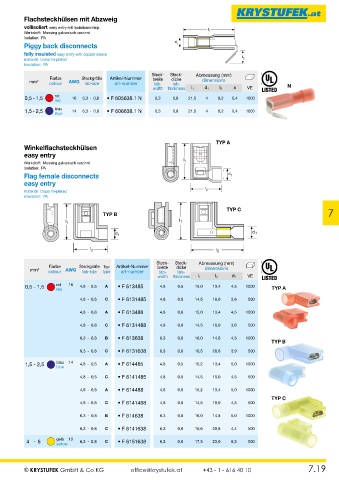

Page 115 - Krystufek_Gesamt-Katalog

Flachsteckhülsen mit Abzweig

vollisoliert easy entry mit Isolationscrimp l
Werkstoff: Messing galvanisch verzinnt 1
Isolation: PA
Piggy back disconnects d 1
fully insulated easy entry with copper sleeve l
material: brass tin-plated 3
insulation: PA
Steck- Steck- Abmessung (mm)
Farbe Steckgröße Artikel-Nummer breite dicke
mm 2 colour AWG tab-size art-number tab- tab- dimensions
width thickness l1 d1 l3 s VE N
0,5 - 1,5 rot 16 6,3 - 0,8 • F 605638.1 N 6,3 0,8 21,5 4 8,2 0,4 1000
red
1,5 - 2,5 blau 14 6,3 - 0.8 • F 606638.1 N 6,3 0,8 21,5 4 8,2 0,4 1000
blue

TYP A
Winkelflach steckhülsen
easy entry
l
Werkstoff: Messing galvanisch verzinnt 1
Isolation: PA
Flag female disconnects d 1
easy entry
l
material: brass tin-plated 2
insulation: PA
TYP C
TYP B 7
l 1 l 1

d 1 d 1

l 2 l 2

Steck- Steck- Abmessung (mm)
Farbe Steckgröße Typ Artikel-Nummer breite dicke
mm 2 colour AWG tab-size type art-number tab- tab- dimensions
width thickness l1 l2 d1 VE
0,5 - 1,5 rot 16 4,8 - 0,5 A • F 613485 4,8 0,5 15,0 13,4 4,5 1000 TYP A
red
4,8 - 0,5 C • F 6131485 4,8 0,5 14,5 19,0 3,6 500

4,8 - 0,8 A • F 613488 4,8 0,8 15,0 13,4 4,5 1000

4,8 - 0,8 C • F 6131488 4,8 0,8 14,5 19,0 3,6 500

6,3 - 0,8 B • F 613638 6,3 0,8 16,0 14,8 4,5 1000
TYP B
6,3 - 0,8 C • F 6131638 6,3 0,8 16,5 20,6 3,9 500

1,5 - 2,5 blau 14 4,8 - 0,5 A • F 614485 4,8 0,5 15,2 13,4 5,0 1000
blue
4,8 - 0,5 C • F 6141485 4,8 0,5 14,5 19,0 4,5 500

4,8 - 0,8 A • F 614488 4,8 0,8 15,2 13,4 5,0 1000
TYP C
4,8 - 0,8 C • F 6141488 4,8 0,8 14,5 19,0 4,5 500

6,3 - 0,8 B • F 614638 6,3 0,8 16,0 14,8 5,0 1000
6,3 - 0,8 C • F 6141638 6,3 0,8 16,6 20,8 4,4 500

4 - 6 gelb 10 6,3 - 0,8 C • F 6151638 6,3 0,8 17,5 23,0 6,3 500
yellow
